Pompa elettronica a basso consumo energetico per circolazione, ideale per riscaldamento e condizionamento.
Campo di funzionamento: portata fino a 12 m3/h, prevalenza fino a 11m-
Modalità di funzionamento: pressione proporzionale, pressione costante, velocità costante.
Motore: sincrono a magneti permanenti e tecnologia inverter integrata.
Interasse: 180-220-250mm.
Massima pressione di esercizio: 16 bar (1600 kPa).
Possibilità di controllo remoto grazie al servizio D.Connect (D.Connect Box fornito separatamente).
Caratteristiche Tecniche
Modello

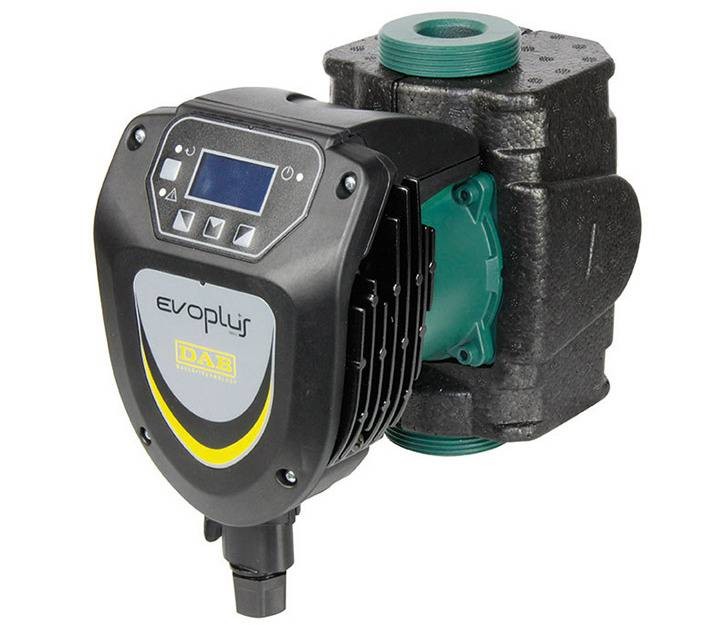

Circolatore Elettronico A Rotore Bagnato Dab Modello Evoplus Small 8 80/180 L/MIN
Efficienza Energetica
Campo di funzionamento:
- Portata: fino a 9,6 m3h (160 l/min)
- Prevalenza: fino a 11 mt
Caratteristiche
Attacchi pompa: bocche filettate da 1” ½
Campo di temperatura del liquido: da -10°C a +110°C.
Massima pressione di esercizio: 16 bar (1600 kPa)
Tensione di serie: monofase 220 - 240 V, 50/60Hz
Valore di pressione sonora: ≤ 33 dB(A) Prodotto conforme allo standard europeo EN 61800-3 – EN 60335-1 – EN 60335-2-5
Caratteristiche Generali
EVOPLUS SMALL
Applicazioni:
Le pompe elettroniche di circolazione EVOPLUS possono essere utilizzate in impianti di riscaldamento, ventilazione e condizionamento per edifici ad uso abitativo e commerciale quali:
- Grandi edifici abitativi - Condomini e palazzine - Abitazioni - Beni immobiliari - Cliniche ed ospedali - Scuole - Edifici adibiti per uffici
Versione singola disponibile con bocche filettate da 1 ½” e 2”, e con bocche flangiate DN 32 e DN 40, PN 6 / PN 10 / PN 16. Versione gemellare disponibile con corpo pompa flangiato DN 32 e DN 40, PN 6 / PN 10 / PN 16. Versione speciale disponibile con corpo pompa in bronzo per il ricircolo di acqua sanitaria. Possibilità di comando tramite segnale esterno 0-10 v. o PWM e connessione a sistemi di gestione impianti ModBus (LonBus con apposito modulo di comunicazione aggiuntivo) con utilizzo del modulo opzionale Multifunzione (fornito di serie nella versione gemellare).
Applicazioni nel riscaldamento:
Il riscaldamento richiesto nelle diverse applicazioni varia notevolmente durante il giorno/notte a causa della temperatura esterna e della presenza più o meno costante di persone all’interno dei locali. A quanto sopra vanno aggiunte le differenti necessità dei vari ambienti e l’eventuale apertura o chiusura dei vari rami negli impianti complessi. Le pompe a rotore bagnato regolate elettronicamente assicurano in ogni momento, pressoché in tutti gli impianti dimensionati correttamente, una quantità sufficiente di energia e contemporaneamente una maggiore silenziosità / confort e una sensibile riduzione dei costi di esercizio.
Applicazioni nel condizionamento:
A differenza delle pompe elettroniche convenzionali, le pompe elettroniche di circolazione EVOPLUS possono essere utilizzate anche in impianti di condizionamento dove la temperatura del liquido pompato è inferiore alla temperatura ambiente. In queste condizioni sulla superficie esterna del circolatore si ha la formazione della condensa che non pregiudica il buon funzionamento sia della parte elettronica che meccanica. La particolare costruzione infatti è stata disegnata e dimensionata in modo da permettere il drenaggio della condensa senza danni ai componenti costruttivi.
Caratteristiche generali della serie:
Campo di funzionamento: da 2 a 12 m³/h con prevalenza fino a 11 metri
Campo di temperatura del liquido: da –10 °C a +110 °C
Liquido pompato: pulito, libero da sostanze solide e oli minerali, non viscoso, chimicamente neutro, prossimo alle caratteristiche dell’acqua. (glicole max 30%).
Massima pressione di esercizio: 16 bar (1600 kPa)
Flangiatura di serie: DN 32, DN 40 PN 6 / PN 10 / PN 16 (4 asole)
Massima temperatura ambiente: + 40°C.
Minima pressione di battente: i valori sono riportati nelle relative tabelle.
Accessori: raccordi a bocchettone da ½”F, ¾”F, 1”F, 1”¼F, 1”¼M controflange filettate da DN 32 PN 10 e DN 40 PN 10.
Compatibilità elettromagnetica: I circolatori EVOPLUS rispettano la norma EN 61800-3, nella categoria C2, per la compatibilità elettromagnetica.
Emissioni elettromagnetiche: Ambiente residenziale (in alcuni casi possono essere richieste misure di contenimento).
Emissioni condotte: Ambiente residenziale (in alcuni casi possono essere richieste misure di contenimento).
Grado di protezione circolatore: IP 44
Classe di isolamento: F
Tensione di serie: monofase 220 - 240 V, 50/60Hz
Valore di pressione sonora: ≤ 33 dB(A) Prodotto conforme allo standard europeo EN 61800-3 – EN 60335-1 – EN 60335-2-51
