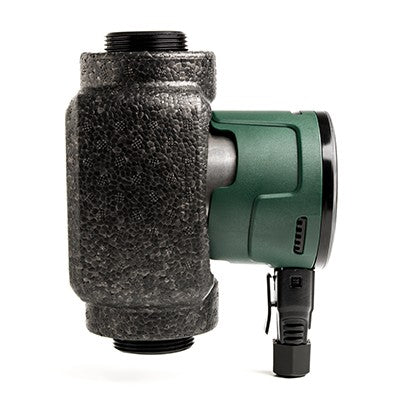

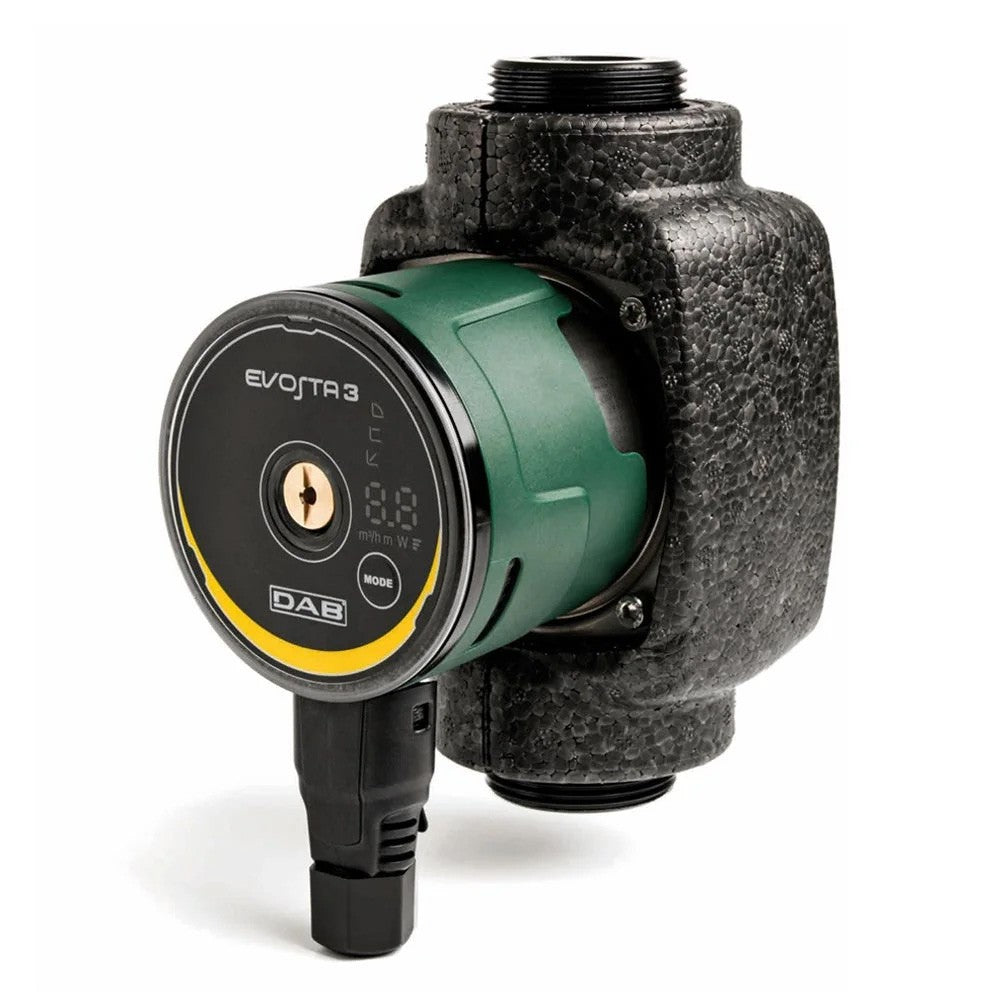

Evosta 3 di DAB è un circolatore elettronico a rotore bagnato progettato per il ricircolo dell'acqua negli impianti di riscaldamento e condizionamento in ambiti domestici e residenziali.
Dotato di display per una facile configurazione e lettura dei parametri di funzionamento e di una funzione di degasazione automatica.
Caratteristiche Tecniche
Modello
Circolatore Pompa Acqua Riscaldamento Dab Evosta 3 80/180 X 1'4
Efficienza Energetica
Campo di funzionamento: 0,4-4,2 m3/h con prevalenza fino a 8 metri
Campo di temperatura del liquido: da -10 °C a +110°C
Pressione di esercizio: 10 bar (1000 kPa)
Grado di protezione: IPX5
Classe di isolamento: F
Installazione: con l’asse del motore orizzontale
Alimentazione di serie: monofase 1x230 V~ 50/60 Hz
Liquido pompato: Pulito, libero da sostanze solide e oli minerali, non viscoso, chimicamente neutro, prossimo alle caratteristiche dell’acqua (glicole max. 30%)
Caratteristiche Generali
Caratteristiche Generali
EVOSTA 3
APPLICAZIONI
Pompa elettronica a basso consumo energetico per circolazione di acqua in tutti i tipi di impianti domestici di riscaldamento e condizionamento.
VANTAGGI
EVOSTA 3 è la nuova gamma di circolatori DAB capace di offrire la robustezza del circolatore meccanico abbinata ai vantaggi di quello elettronico.
Il motore sincrono a magnete permanente, il convertitore di frequenza, l’indice di efficienza EEI ≤ 0,19 abbinati al grado di protezione IPX5 ed al tappo di sfiato
integrato, rendono la famiglia EVOSTA 3 uno dei prodotti migliori della categoria in termini di efficienza e affidabilità.
La gamma di circolatori EVOSTA 3 si presta molto bene alla sostituzione dei vecchi circolatori a tre velocità sia per le dimensioni compatte, sia per la completezza offerta in termini di prestazioni.
Inoltre è un prodotto in grado di semplificare il lavoro dell’installatore, avendo un unico tasto di settaggio sequenziale, e l’accesso diretto all’albero motore per l’eventuale sbloccaggio.
La versione EVOSTA 3 è dotata di display che mostra la portata istantanea, la prevalenza istantanea e l’assorbimento di potenza istantaneo in Watt.
La versione EVOSTA 3 offre anche la nuova funzionalità di degasazione automatica.
CARATTERISTICHE COSTRUTTIVE
Corpo pompa in ghisa con trattamento di cataforesi e motore a rotore bagnato. Cassa motore in acciaio, girante in tecnopolimero. Albero motore in ceramica
montato su bronzine in ceramica lubrificate dal liquido pompato. Camicia del rotore, camicia statore e flangia di chiusura in acciaio inossidabile. Anello
reggispinta in grafite.
Anelli di tenuta in EPDM e tappo di sfiato aria in ottone.
Grazie alla protezione interna del motore, la pompa non richiede alcuna protezione contro il sovraccarico.

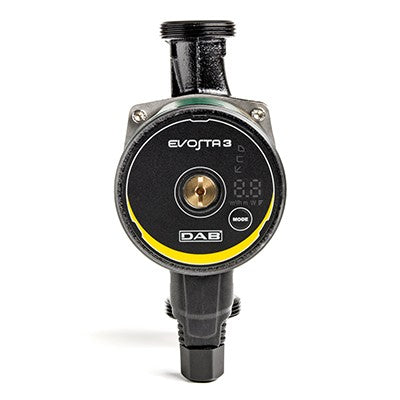

PANNELLO DI CONTROLLO
Le funzionalità dei circolatori EVOSTA 3 possono essere modificate tramite il pannello di controllo posto sul coperchio del dispositivo di controllo elettronico.
La pompa presenta nove opzioni di impostazione che possono essere selezionate con il pulsante MODE. Le impostazioni della pompa sono indicate da sei
segmenti luminosi sul display.
Il circolatore EVOSTA 3 è dotato di display in grado di visualizzare le seguenti grandezze:
- altezza della curva selezionata
- assorbimento istantaneo della potenza in Watt
- prevalenza istantanea in m
- portata istantanea in m3
