Pompa centrifuga bigirante progettata per la realizzazione di gruppi di pressurizzazione in impianti idrici e alimentazione di autoclavi.
Idonea per irrigazioni a pioggia e altri impieghi di approvvigionamento idrico in generale.
Campo di funzionamento: da 1,2 a 30 m3/h con prevalenza fino a 97 metri.
Massima pressione di esercizio: K 35/40, K 35/100, K 40/100 :6 bar (600 kPa). K 45/50, K 55/50 :8 bar (800 kPa). K 55/100, K 66/100 :10 bar (1000 kPa). K 90/100, K 70/300, K 80/300, K 70/400, K 80/400 :12 bar (1200 kPa).
Installazione: fissa, orizzontale o verticale purché il motore sia posizionato sopra la pompa.
Campo di temperatura del liquido: K 35/40, K 45/50, K 35/100, K 40/100, K 55/100 :da -10°C a +50°C. K 55/50, K 66/100, K 90/100, K 70/300, K 80/300, K 70/400,
Caratteristiche Tecniche
Modello

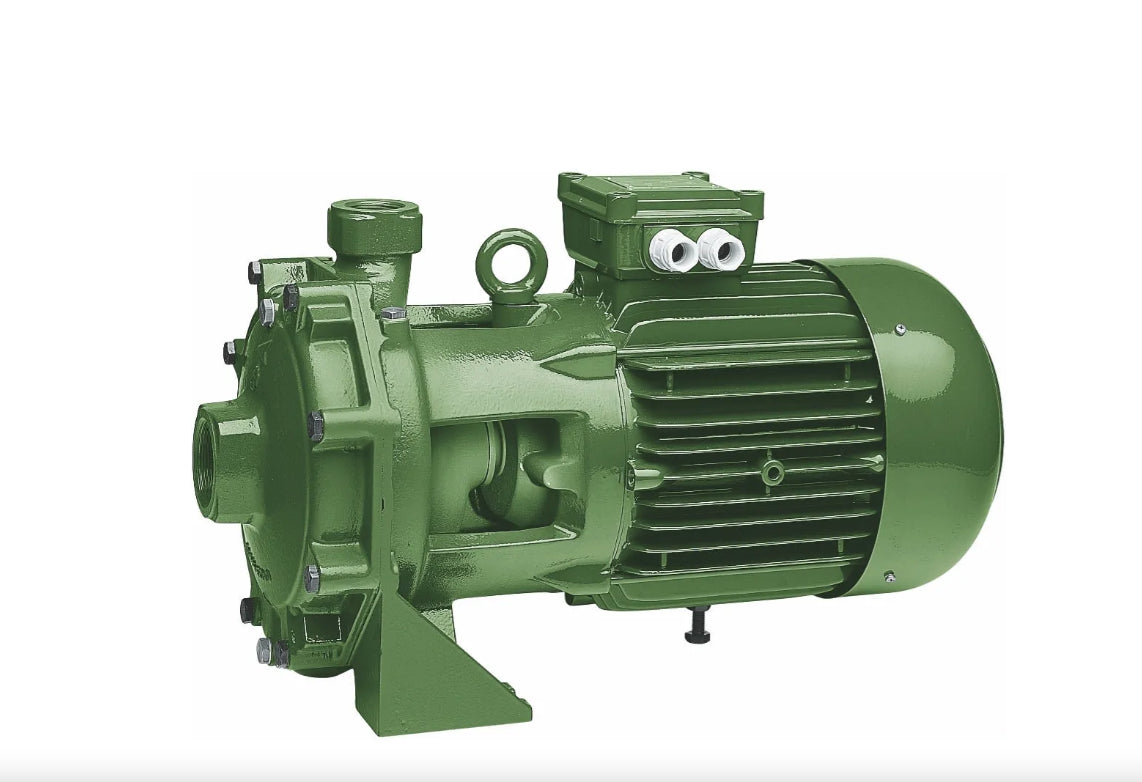

Elettropompa Centrifuga Bigirante Dab Modello K 55/50 T Trifase
Efficienza Energetica
- Campo di funzionamento: da 1,2 a 30 m3/h con prevalenza fino a 97 metri.
- Liquido pompato: pulito, libero da sostanze solide o abrasive, non viscoso, non aggressivo, non cristallizzato e chimicamente neutro, prossimo alle caratteristiche dell’acqua.
- Campo di temperatura del liquido:
- K 35/40, K 45/50, K 35/100, K 40/100, K 55/100: da -10°C a +50°C
- K 55/50, K 66/100, K 90/100, K 70/300, K 80/300, K 70/400, K 80/400: da -15°C a +110°C
- Massima temperatura ambiente: +40°C
- Massima pressione di esercizio:
- K 35/40, K 35/100, K 40/100: 6 bar (600 kPa)
- K 45/50, K 55/50: 8 bar (800 kPa)
- K 55/100, K 66/100: 10 bar (1000 kPa)
- K 90/100, K 70/300, K 80/300, K 70/400, K 80/400: 12 bar (1200 kPa)
- Grado di protezione: IP 55, IP 44 per K 35/40, K 45/50, K 55/50, K 35/100, K 40/100
- Grado di protezione alla morsettiera: IP 55
- Classe di isolamento: F
- Tensione di serie:
- monofase 220-240 V / 50 Hz
- trifase 230-400 V / 50 Hz fino a 4 kW incluso-400 V Δ 50 Hz dai 5,5 kW
- Installazione: fissa, orizzontale o verticale purché il motore sia posizionato sopra la pompa.
- Esecuzioni speciali a richiesta: altre tensioni e/o frequenze
Dimensioni e peso
Caratteristiche Generali
K BIGIRANTE
Pompa centrifuga bigirante progettata per la realizzazione di gruppi di pressurizzazione in impianti idrici e alimentazione di autoclavi.
Idonea per irrigazioni a pioggia e altri impieghi di approvvigionamento idrico in generale.
Campo di funzionamento: da 1,2 a 30 m3/h con prevalenza fino a 97 metri.
Massima pressione di esercizio: K 35/40, K 35/100, K 40/100 :6 bar (600 kPa). K 45/50, K 55/50 :8 bar (800 kPa). K 55/100, K 66/100 :10 bar (1000 kPa). K 90/100, K 70/300, K 80/300, K 70/400, K 80/400 :12 bar (1200 kPa).
Installazione: fissa, orizzontale o verticale purché il motore sia posizionato sopra la pompa.
Campo di temperatura del liquido: K 35/40, K 45/50, K 35/100, K 40/100, K 55/100: da -10°C a +50°C. K 55/50, K 66/100, K 90/100, K 70/300, K 80/300, K 70/400, K 80/400: da -15°C a +110°C.
Pompa centrifuga bigirante progettata per la realizzazione di gruppi di pressurizzazione in impianti idrici e alimentazione di autoclavi.
Idonea per irrigazioni a pioggia e altri impieghi di approvvigionamento idrico in generale.
CARATTERISTICHE COSTRUTTIVE DELLA POMPA
Corpo pompa e supporto motore in ghisa.
Girante in tecnopolimero.
Tenuta meccanica in carbone/ceramica.
CARATTERISTICHE COSTRUTTIVE DEL MOTORE
Di tipo asincrono chiuso e raffreddato a ventilazione esterna.
Rotore montato su cuscinetti a sfere ingrassati a vita e sovradimensionati per garantire silenziosità e durata.
Protezione termo-amperometrica incorporata e condensatore permanentemente inserito nella versione monofase.
Per la protezione del motore trifase è raccomandabile l’uso di un telesalvamotore in accordo alle norme vigenti.
Costruzione secondo normative CEI 2-3
Motori IE2 di serie da 0,75 kW fino a 5,5 Kw - IE3 ≥ 7,5 Kw
