Elettropompe Serie K
Prestazioni elevate per applicazioni professionali
La serie K è progettata per garantire affidabilità, continuità di servizio e performance costanti anche nelle condizioni più impegnative. Ideale per impianti civili, industriali e gruppi di pressurizzazione.
Caratteristiche Tecniche
Modello

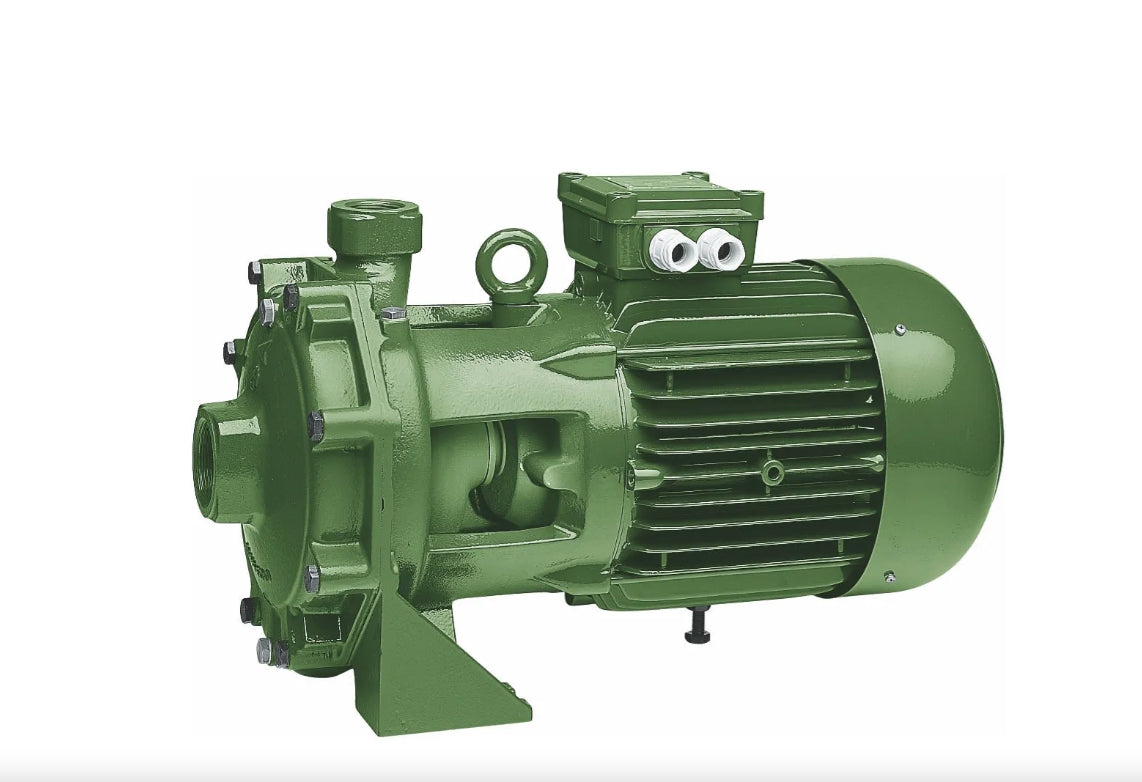

Elettropompa Centrifuga Bigirante Dab Modello K 66/100 T Trifase
Caratteristiche
-
Campo di funzionamento: da 1,2 a 9,6 m³/h con prevalenza fino a 73 metri.
-
Liquido pompato: pulito, libero da sostanze solide o abrasive, non viscoso, non aggressivo, non cristallizzato e chimicamente neutro, prossimo alle caratteristiche dell'acqua.
-
Campo di temperatura del liquido: K 66/100 : da –15°C a +110°C
-
Massima temperatura ambiente: +40°C
-
Massima pressione di esercizio: K 66/100 : 10 bar (1000 kPa)
-
Grado di protezione: IP 55
-
Grado di protezione alla morsettiera: IP 55
-
Classe di isolamento: F
-
Tensione di serie: trifase 230–400 V / 50 Hz fino a 4 kW incluso – 400 V Δ 50 Hz dai 5,5 kW
-
Installazione: fissa, orizzontale o verticale purché il motore sia posizionato sopra la pompa.
Caratteristiche Generali
K BIGIRANTE
Caratteristiche principali
-
Portata: da 1,2 a 30 m³/h
-
Prevalenza: fino a 97 m
-
Funzionamento: silenzioso e stabile
-
Struttura: robusta, lunga durata, bassa manutenzione
-
Installazione: orizzontale o verticale, motore sopra la pompa
Liquido pompato
Adatte al pompaggio di:
- Acqua pulita
- Liquidi non abrasivi, non viscosi, non aggressivi, non cristallizzati
- Fluidi chimicamente neutri, privi di sostanze solide
Campo di temperatura del liquido
Versioni standard
Da –10°C a +50°C
Modelli: K 35/40, K 45/50, K 35/100, K 40/100, K 55/100
Versioni alta temperatura
Da –15°C a +110°C
Modelli: K 55/50, K 66/100, K 90/100, K 70/300, K 80/300, K 70/400, K 80/400
Pressione massima di esercizio
| Modelli |
Pressione max |
| K 35/40, K 35/100, K 40/100 |
6 bar (600 kPa) |
| K 45/50, K 55/50 |
8 bar (800 kPa) |
| K 55/100, K 66/100 |
10 bar (1000 kPa) |
| K 90/100, K 70/300, K 80/300, K 70/400, K 80/400 |
12 bar (1200 kPa) |
Protezione e sicurezza
-
Grado di protezione motore: IP55
-
Versioni specifiche: IP44 (K 35/40, K 45/50, K 55/50, K 35/100, K 40/100)
-
Grado di protezione morsettiera: IP55
-
Classe di isolamento: F
Alimentazione elettrica
-
Monofase: 220–240 V / 50 Hz
-
Trifase: 230–400 V / 50 Hz fino a 4 kW
-
Trifase: 400 V Δ / 50 Hz dai 5,5 kW
Installazione
-
Tipo: fissa
-
Posizione: orizzontale o verticale
-
Condizione: motore sempre posizionato sopra la pompa
CARATTERISTICHE COSTRUTTIVE DELLA POMPA
Corpo pompa e supporto motore in ghisa.
Girante in tecnopolimero.
Tenuta meccanica in carbone/ceramica.
CARATTERISTICHE COSTRUTTIVE DEL MOTORE
Di tipo asincrono chiuso e raffreddato a ventilazione esterna.
Rotore montato su cuscinetti a sfere ingrassati a vita e sovradimensionati per garantire silenziosità e durata.
Protezione termo-amperometrica incorporata e condensatore permanentemente inserito nella versione monofase.
Per la protezione del motore trifase è raccomandabile l’uso di un telesalvamotore in accordo alle norme vigenti.
Costruzione secondo normative CEI 2-3
Motori IE2 di serie da 0,75 kW fino a 5,5 Kw - IE3 ≥ 7,5 Kw
