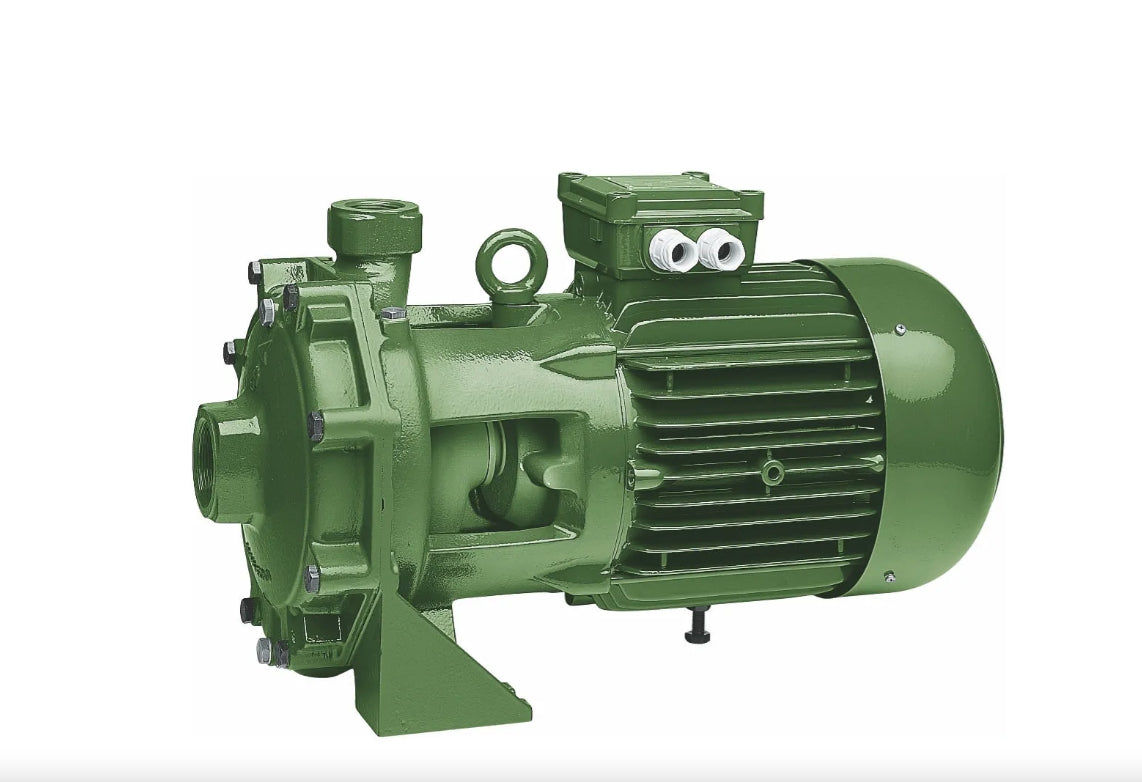

Elettropompa Centrifuga Bigirante Dab Modello K 90/100 T Trifase

Caratteristiche Tecniche

Modello

Elettropompa Centrifuga Bigirante Dab Modello K 90/100 T Trifase - 60179859

Prestazioni

• Campo di funzionamento:
  da 1,2 a 30 m3/h con prevalenza fino a 97 metri.

• Liquido pompato: pulito, libero da sostanze solide o abrasive, non viscoso, non aggressivo, non cristallizzato e chimicamente neutro, prossimo alle caratteristiche dell’acqua.

• Campo di temperatura del liquido:
  K 35/40, K 45/50, K 35/100, K 40/100, K 55/100: da -10°C a +50°C
  K 55/50, K 66/100, K 90/100, K 70/300, K 80/300, K 70/400, K 80/400: da -15°C a +110°C

• Massima temperatura ambiente: +40°C

• Massima pressione di esercizio:
  K 35/40, K 35/100, K 40/100: 6 bar (600 kPa)
  K 45/50, K 55/50: 8 bar (800 kPa)
  K 55/100, K 66/100: 10 bar (1000 kPa)
  K 90/100, K 70/300, K 80/300, K 70/400, K 80/400: 12 bar (1200 kPa)

• Grado di protezione:
  IP 55, IP 44 per K 35/40, K 45/50, K 55/50, K 35/100, K 40/100

• Grado di protezione alla morsettiera: IP 55

• Classe di isolamento: F

• Tensione di serie:
  monofase 220-240 V / 50 Hz
  trifase 230-400 V / 50 Hz fino a 4 kW incluso-400 V Δ 50 Hz dai 5,5 kW

• Installazione: fissa, orizzontale o verticale purché il motore sia posizionato sopra la pompa.


Dimensioni e peso

• Altezza (mm): 312,5
• Larghezza (mm): 256
• Profondità (mm): 450
• Perso (kg): 44

Caratteristiche Generali

K BIGIRANTE

APPLICAZIONI

Pompa centrifuga bigirante progettata per la realizzazione di gruppi di pressurizzazione in impianti idrici e alimentazione di autoclavi.

Idonea per irrigazioni a pioggia e altri impieghi di approvvigionamento idrico in generale.

CARATTERISTICHE COSTRUTTIVE DELLA POMPA

Corpo pompa e supporto motore in ghisa.
Girante in tecnopolimero.
Tenuta meccanica in carbone/ceramica.

CARATTERISTICHE COSTRUTTIVE DEL MOTORE

Di tipo asincrono chiuso e raffreddato a ventilazione esterna.
Rotore montato su cuscinetti a sfere ingrassati a vita e sovradimensionati per garantire silenziosità e durata.
Protezione termo-amperometrica incorporata e condensatore permanentemente inserito nella versione monofase.
Per la protezione del motore trifase è raccomandabile l’uso di un telesalvamotore in accordo alle norme vigenti.
Costruzione secondo normative CEI 2-3
Motori IE2 di serie da 0,75 kW fino a 5,5 Kw - IE3 ≥ 7,5 Kw
