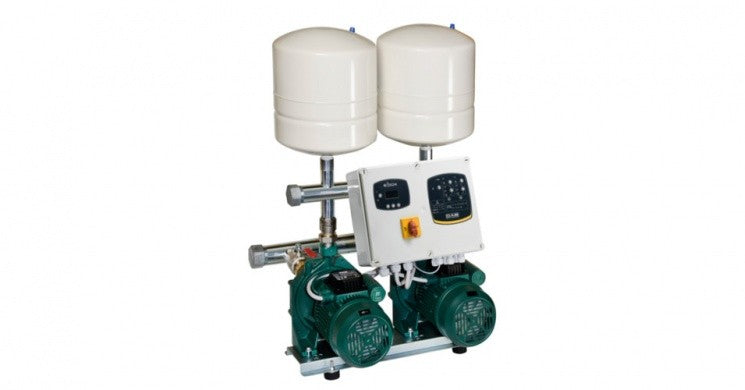

Elettropompa Dab Per Gruppi di Pressurizzazione Con 2 Pompe Centrifughe Bigiranti 2K55/50M

Caratteristiche Tecniche

• Modello

  Elettropompa Dab Per Gruppi di Pressurizzazione Con 2 Pompe Centrifughe Bigiranti 2K55/50M

• Efficienza Energetica



Caratteristiche Generali

• DAB 2K



  Campo di funzionamento: da 1 a 19 m3/h
  Liquido pompato: pulito, libero da sostanze solide o abrasive, non
  viscoso, non agressivo, non cristallizzato e chimicamente neutro,
  prossimo alle caratterische dell’acqua.
  Campo di temperatua del liquido: da -10°C a +70°C
  Massima temperatura ambiente: +40°C
  Massima pressione di esercizio: PN10
  Esecuzioni speciali a richiesta: contattare rete vendita
  Grado di protezione: IP44
  Motori IE2 di serie da 0,75 kW fino a 5,5 Kw - IE3 ≥ 7,5 Kw

  APPLICAZIONI
  Gruppi di sollevamento dell’acqua particolarmente adatti a piccoli e medi impianti per uso civile. L’impiego di elettropompe centrifughe bigiranti K
  ne caratterizza un elevato rapporto potenza-pressione, assicurando un alto rendimento e una grande silenziosità. Si distinguono per la robustezza
  costruttiva, la compattezza e l’assoluta affidabilità. I gruppi sono forniti di serie con serbatoi e con attacco alimentatore d’aria.


• CARATTERISTICHE COSTRUTTIVE
  PARTE IDRAULICA
  2 Elettropompe centrifughe bigiranti K. Base in lamiera zincata tropicalizzata completa di 4 piedini antivibranti in gomma. Collettori, di aspirazione e di
  mandata, filettati in acciaio zincato tropicalizzato. 2 serbatoi a membrana. Valvole a sfera con bocchettone in aspirazione e in mandata di ogni singola
  pompa. Valvola di ritegno nell’aspirazione di ogni pompa. 2 Tappi femmina in ghisa zincata tropicalizzata per chiusura collettori. Attacchi 1 1/4” per
  alimentatore d’aria in aspirazione ciascuna pompa. 1 trasmettitore di pressione sul collettore di mandata (rilevamento pressione).
  PARTE ELETTRICA
  Fornito su cassetta in materiale termoplastico autoestinguente, con un grado di protezione IP55, il quadro protegge le elettropompe dalle condizione
  anomale come: sovraccarichi e sovratemperatura a riarmo automatico, cortocircuiti con fusibili (solo modello Plus), sovracorrenti delle pompe
  (protezione amperometrica), tensioni anomali, marcia a secco, rapidi avviamenti, guasto del del sensore di pressione o incoerenza dei comandi di
  protezione esterni.
  COMPONENTI A FRONTE QUADRO:
  Sezionatore generale con blocco porta lucchettabile. Pulsanti selezione funzionamento AUT - OFF - MAN. Pulsanti RESET allarmi. Display fronte
  quadro. Spie segnalazione marcia, blocco, allarmi.
  COMPONENTI INTERNI AL QUADRO:
  Scheda elettronica di comando e controllo con fusibili di protezione e contattori. Morsetti di collegamento all‘alimentazione (monofase oppure trifase).
  Morsetti di collegamento ai pressostati marcia a secco o sovrapressione (Optional). Contatti N.O. per segnalazioni allarme. Mini dip switch di selezione
  funzioni (trasmettitore pressione o pressostati, serbatoi standard o supplementari).
  Il quadro elettrico è predisposto per il collegamento di:
  KIT pressostato o galleggiante di protezione contro la marcia a secco (*)
  KIT pressostato di arresto per sovrapressione (*)
  (*) da richiedere separatamente come Optional
  I gruppi vengono forniti completi di un robusto imballo di cartone con paletta di legno e istruzioni di installazione / manutenzione con schema elettrico.
