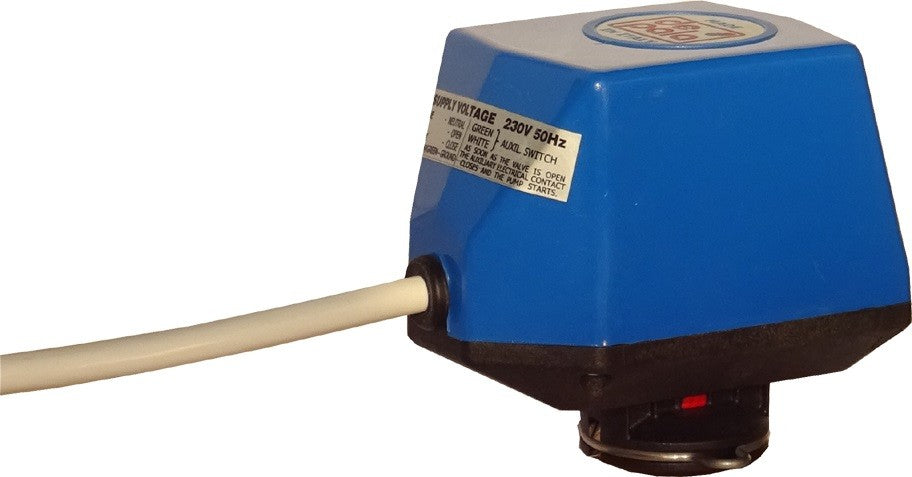

Motore per valvola deviatrice 3 vie a 3 fori con attacchi da 1" 1/4 cod. M7B3

Caratteristiche Tecniche

• Modello

  Motore per valvola deviatrice 3 vie a 3 fori aperture 60" (utilizzo specifico per refrigeratori).

Caratteristiche Generali

• Ideali per le regolazioni automatiche con: Impianti di riscaldamento a zone; Impianti di climatizzazione; Impianti di automazione industriale; Impianti di irrigazione; Impianti che utilizzano eco energie; Impianti con acqua calda sanitaria; Impianti che interfacciano più fonti di produzione energia termica o frigorifera. FUNZIONAMENTO: il corpo valvola in ottone è dotato di otturatore a sfera con 3 fori disposti a T e alloggiato tra due sedi in PTFE, appoggiate su O Ring antigrippaggio per garantire ottima tenuta e l'azionamento morbido nel tempo. La deviazione del flusso dalla via centrale a quelle laterali si ha per rotazione della sfera di 90°, con l'indicazione esterna della posizione anche con servomotore innestato. La valvola è azionata da un servomotore elettrico bidirezionale con rotazione di 90° reversibile, accoppiato al corpo valvola con un innesto rapido a baionetta. La valvola motorizzata può essere comandata da un termostato-cronotermostato a 3 contatti con contatto in deviazione (se monta un servomotore con comando a 3 fili), oppure da un termostato-cronotermostato con contatto d'interruzione (se monta un servomotore con comando a 2 fili e relè incorporato). I servomotori possono avere diversi voltaggi di alimentazione (230V - 24V ca, 24V - 12V cc), 3 possibili tempi di manovra (60" - 30" - 15") e possono essere dotato di 1 o 2 micro ausiliari con contatto elettrico di tipo "pulito", adatti al comando di dispositivi di segnalazione delle posizioni di apertura o chiusura della valvola o avvio di un circolatore.

Caratteristiche Tecniche

• Modello

  Motore per valvola deviatrice 3 vie a 3 fori aperture 60" (utilizzo specifico per refrigeratori).

• Caratteristiche

  CORPO VALVOLA:

  • Corpo: Ottone CW617N ( UNI 12165 )
  • Sfera: Ottone CW617N ( UNI 12165 ) Nichelata-Cromata
  • Sedi Sfera: PTFE più O-RING in EPDM
  • Asta: Ottone CW614N ( UNI 12164 ) con doppio O-RING in EPDM ed anello antigrippaggio in PTFE
  • Pressione massima di esercizio: 16 bar
  • Pressione differenziale massima: Δp = 6 bar
  • Temperatura di esercizio del fluido: 0 °C + 110 °C (per i valori estremi è raccomandato l'utilizzo del distanziale)
  • Fluido utilizzabile: Acqua, acqua glicolata (max 50%) o liquidi compatibili con tenute in PTFE ed EPDM
  • Perdite di carico: pressoché nulle (PASSAGGIO TOTALE)
  • Innesto: rapido con molla ad anello

  SERVOMOTORI ACCOPPIATI:

  • Tempi di apertura/chiusura: 8" - 15" - 30" - 60" - 120"
  • Tensioni disponibili: 230VAC - 24VAC - (serie speciali 110VAC - 12Vcc - 24Vcc)
  • Tipo di comando: a due fili (con relè incorporato) / a tre fili in deviazione)
  • Versioni con e senza contatto ausiliario
  • Grado di protezione elettrica: IP54



• Dimensioni



• Per maggiori informazioni clicca qui

Caratteristiche Generali

• Le valvole sono costruite in ottone secondo criteri di robustezza e affidabilità. L' otturatore a sfera a passaggio totale garantisce minime perdite di carico e nessun trafilamento anche dopo lunghi tempi di utilizzo. Gli attacchi filettati possono essere scelti femmina, maschio, o con bocchettoni in funzione della praticità di installazione. Le 3 vie hanno diverse configurazioni dei flussi adattandosi alle più svariate situazioni impiantistiche.

  I servomotori dispongono di un robusto riduttore ad ingranaggi in acciaio e hanno un cavo multipolare precablato per agevolare il collegamento elettrico. Gli attuatori De Pala assorbono corrente soltanto durante la manovra, diversamente ad esempio dai servomotori con ritorno a molla ed hanno un posizionamento preciso e ripetibile.

  Grazie ad un anello di acciaio sul servomotore e alla speciale lavorazione del corpo valvola, l'innesto e il disinnesto dei due componenti è semplice, rapido e non necessita di alcun attrezzo.

Garanzia

• Le valvole motorizzate De Pala sono garantite per un periodo di due anni dalla data di fabbricazione.
