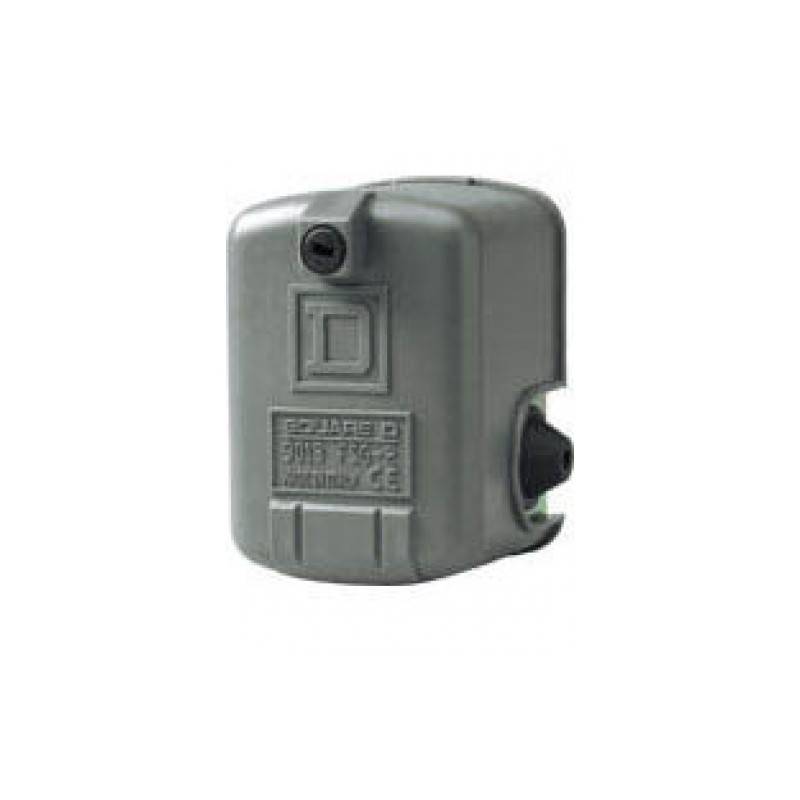

Pressostato SQUARE D FSG-2

Caratteristiche Tecniche

Modello

Pressostato SQUARE D FSG-2

Performance

Per circuiti di potenza, tipo FSG, grado di protezione IP 20
Calibro 4,6 bar (66,7 psi).
Apparecchio con un contatto bipolare NC + NC
Tipo di fluido controllato: acqua dolce, acqua di mare,
da 0 °C a + 55 °C
Differenziale regolabile

Caratteristiche Generali

SQUARE D FSG-2

FUNZIONI
I pressostati tipo FSG sono apparecchi per circuiti di potenza. Sono utilizzati per il controllo di Pressione d'acqua fino a 10,5 bar.

REGOLAZIONE DEI PRESSOSTATI A DIFFERENZIALE REGOLABILE(tipi FSG e FYG)
Il pressostato si regola impostando prima il punto superiore e successivamente il punto inferiore.
Punto superiore
Il punto superiore (pressione ascendente) si regola agendo sul dado di regolazione 1.
Punto inferiore
Il punto inferiore (pressione discendente) si regola agendo sul dado di regolazione 2.
