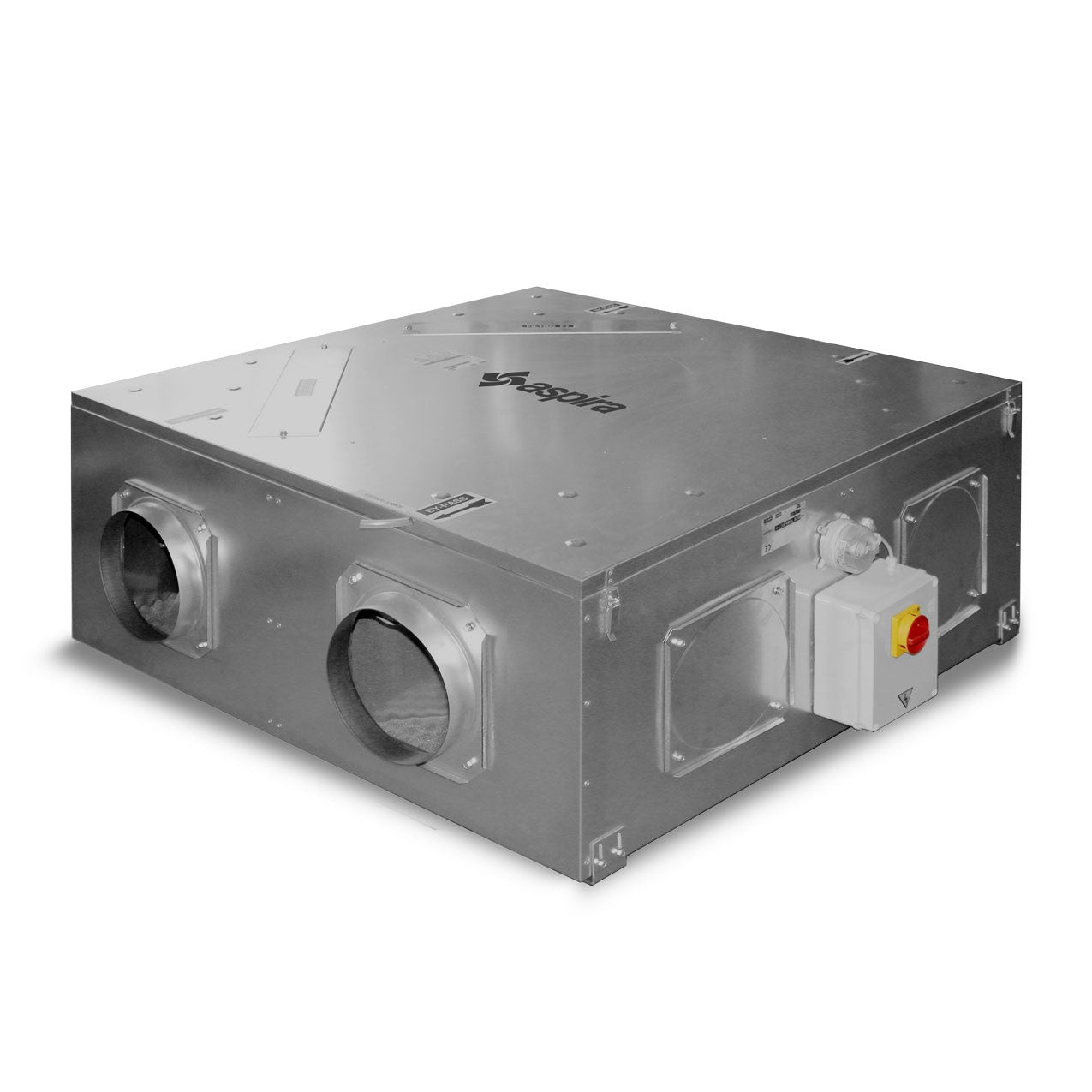

Recuperatore di Calore Fantini Cosmi UVR-HE ORIZZONTALE/verticale 1600 m³/h

Caratteristiche Tecniche

• Modello

  Recuperatore di Calore Fantini Cosmi UVR-HE Comando incluso ORIZZONTALE/verticale

  UVR 1600 MF HE

Caratteristiche Generali

• Serie UVR 1600 MF HE



  Unità di ventilazione a doppio flusso con struttura esterna in lamiera di acciaio zincato, con recuperatore di calore a flussi incrociati ad alta efficienza.

  Adatte alla ventilazione di ambienti nel settore terziario e commerciale come bar, ristoranti, uffici, sale riunioni, negozi in genere, palestre, sale da ballo, mense, ecc., di piccola e media dimensione.



  SPECIFICHE TECNICHE:

• Equipaggiati con i nuovi ventilatori EC monofase ad alta efficienza. Tutti i ventilatori a pale avanti, installati nei modelli di taglia 1600 e superiore, soddisfano già i requisiti di efficienza IE5 ed ERP2020;


• Struttura esterna in lamiera di acciaio zincato con pannello di isolamento termo-acustico in poliuretano espanso spessore 23 mm con densità di 40 kg/m³;


• Isolante con materassino fonoassorbente ignifugo posto sui pannelli inferiore e superiore;


• Possibilità di regolare la velocità di ciascun ventilatore in modo progressivo e indipendente dall’altro;


• Due sonde di temperatura, una per l’aria di mandata e una per quella di ritorno;


• Serranda di by-pass motorizzata controllabile sia manualmente che automaticamente.


• Dotata di pressostato per il controllo dello stato intasamento filtri di mandata.


• Scheda di controllo già predisposta per la connessione di una sonda CO2 o di umidità (entrambe opzionali).


• Quadro di controllo elettrico installato a bordo IP55.


• Ventilatori centrifughi a pale rovesce (modelli UVRHE 500, UVR-HE 700, UVR-HE 1200);

• Dotata di n. 1 Porta RS485 utilizzabile per:
  – collegamento di un singolo controllo remoto “DeG”;
  – piena compatibilità con l‘interfaccia MODBUS;
  – collegamento in serie ad altre schede base “DeG”
  e gestione unità con un solo controllo remoto.
  Filtri ispezionabili e sostituibili attraverso appositi portelli ricavati nel coperchio delle unità.


• Filtro M6 aspirazione aria esterna;


• Filtro F7 mandata aria di rinnovo;


• Possibilità di configurazione aeraulica anche in cantiere;


• Unità di comando inclusa per il controllo delle funzioni.


• Staffe di fissaggio incluse nella struttura.


• Isolante con materassino fonoassorbente ignifugo posto sui pannelli inferiore e superiore;


• Dotato di bacinella di raccolta condensa e tubetto di scarico in materiale plastico trasparente.
  UNITÀ DI COMANDO:


• Unità di comando con display LCD.


• Controllo da remoto delle unità serie UVR-HE con funzionamento manuale e automatico.


• Montaggio a incasso in scatole a 3 moduli tipo 503.


• Dotata di spia LED per l’indicazione dello stato d’intasamento dei filtri.


• Controllo del by-pass in manuale e automatico


• Controllo dei due ventilatori in modalità accoppiata o separata.


• Rilevamento della temperatura esterna e interna.

• Controllo della modalità della ventilazione in funzione della qualità dell’aria CO2 (opzionale).

ACCESSORI:

• Batterie idroniche di post-riscaldamento

• Batterie idroniche di post-raffreddamento

• Batterie elettriche di pre e post-riscaldamento
