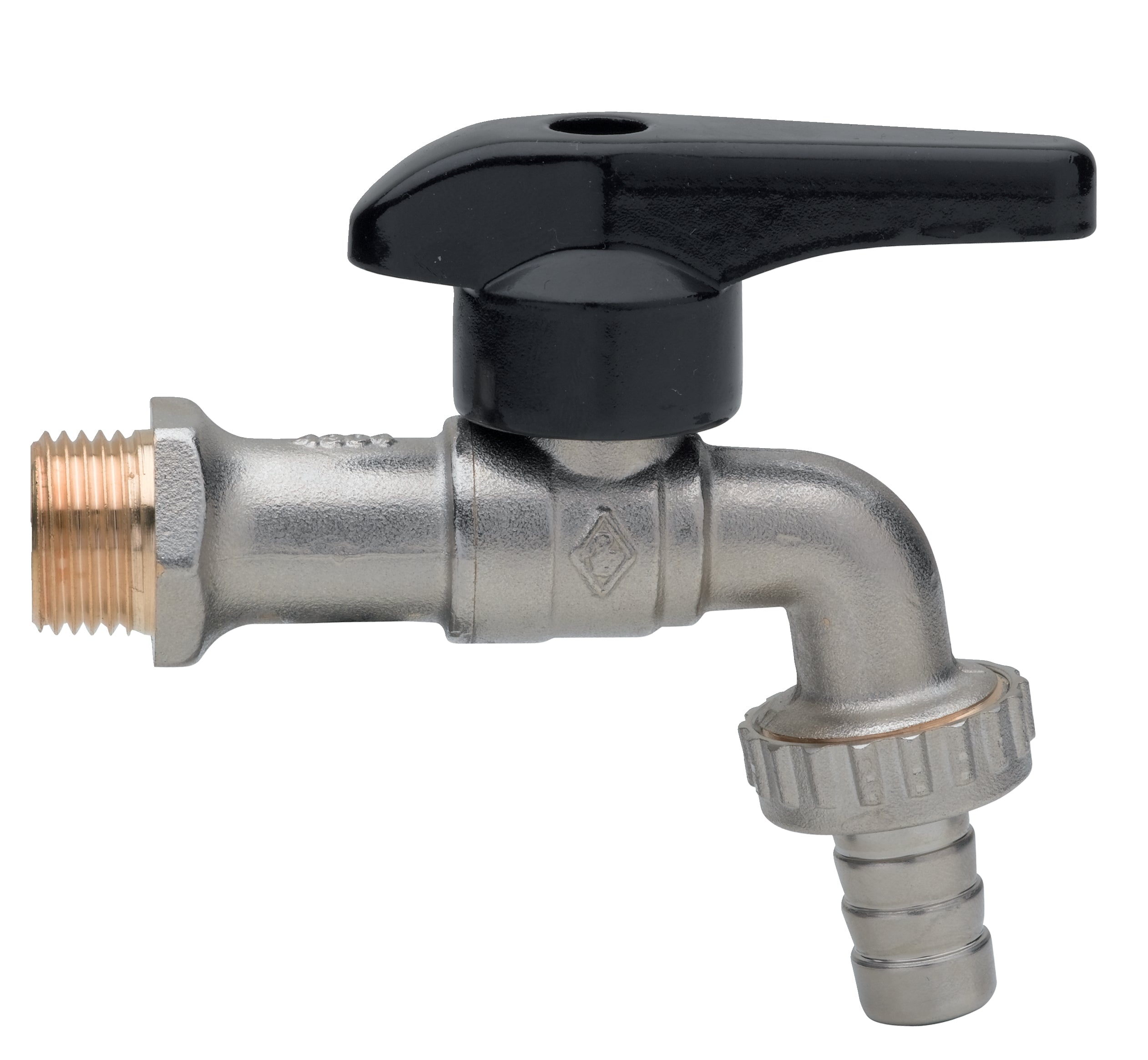

Rubinetterie Bresciane Rubinetto Valvola a sfera con portagomma a leva

Caratteristiche Tecniche

• Modello

  Rub.Bresciane Rubinetto portagomma a leva.

• Caratteristiche

  VALVOLA A SFERA CON PORTAGOGOMMA 1/2" E LEVA IN ALLUMINIO

  RUBINETTERIE BRESCIANE SERIE ERO-SFERA

  VARIE DIMENSIONI DISPONIBILI



  Posizione	Nome parte	Materiale	N.° pezzi
  1	CORPO	BRASS CW617N UNI EN 12165	1
  2	MANICOTTO	BRASS CW617N UNI EN 12165	1
  3	SFERA	BRASS CW614N UNI EN 12164	1
  4	ASTA	BRASS CW614N UNI EN 12164	1
  5	PORTAGOMMA	BRASS CW508L	1
  6	GIRELLO	BRASS CW617N UNI EN 12165	1
  7	GUARNIZIONE PIANA	PVC	1
  8	ROMPIGETTO	HDPE	1
  9	LEVA	ALUMINIUM EN-AC 46100 EN 1706	1
  10	GUARNIZIONE SFERA	PTFE	2
  11	GUARNIZIONE ASTA/ANTIATTRITO	PTFE	1
  12	O-RING	NBR	2
  13	VITE	STEEL CL 4.8	1

• Dimensioni



  MISURA	DN	BOX	MASTER BOX	CODICE	ØP	I	Ch	ØA	L	h	R	PN	Kg
  3/8"	10	20	40	4904030000	10	12	25	15,5	79	92,5	50	30	0,21
  1/2"	15	20	40	4904040000	10	12	25	15,5	80	92,5	50	30	0,21
  3/4"	20	10	20	4904050000	12	15	30	20,5	92	105	50	30	0,30
  1"	25	10	20	4904060000	15	18	38	25,5	100	117,5	50	30	0,50
