• Kit valvola intercettazione compatto da incasso.
• Valvola DN15-DN20 a sfera estraibile "Top Entry" e tecnologia "Soft Turn" antibloccaggio anche dopo lunghi periodi di inattività senza la necessità di attivazioni periodiche.
• "Top Entry": sfera e guarnizioni sostituibili a rubinetto installato.

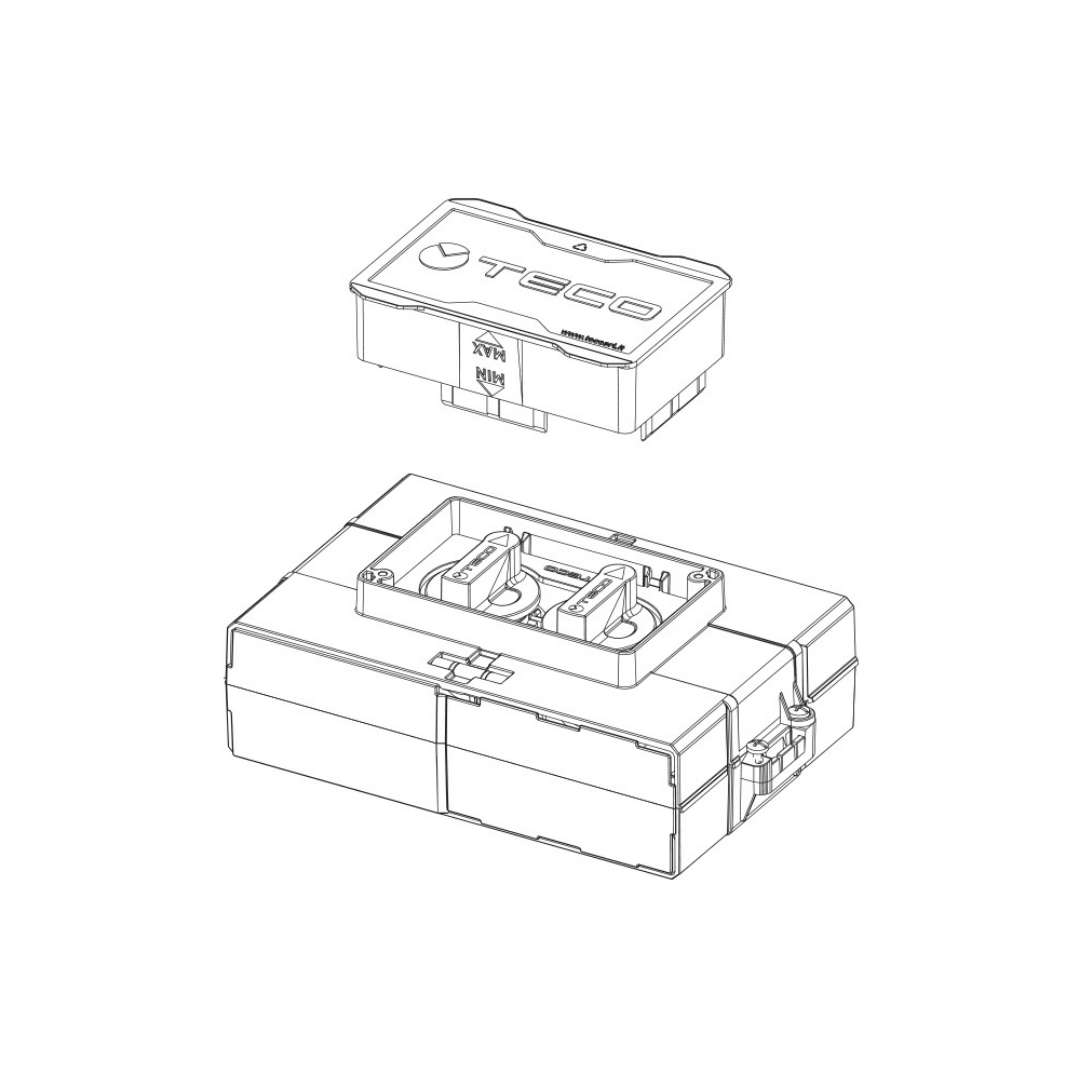

• Premontato in box sandwich ispezionabile con pareti pre-tranciate sui quattro lati.
• Placca di design con chiusura magnetica disponibile in diverse finiture.
• Collegamenti con versioni filettate o con sistema rapido FASTEC®.
Caratteristiche Tecniche
Modello
TECO Kit con Doppia Intercettazione Da Incasso Modello K4.0

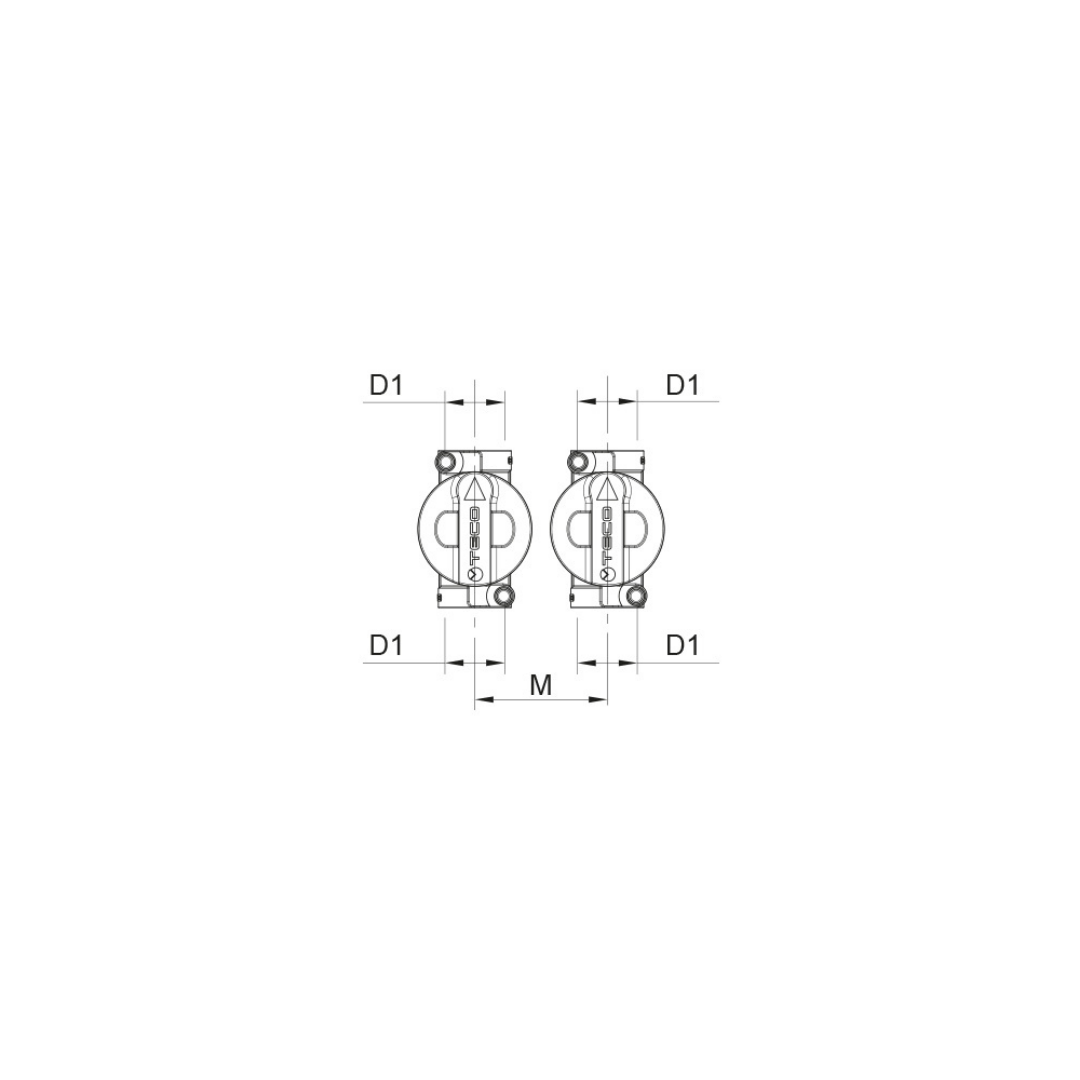

Codici Prodotti con rispettive misure CONNESSIONI
Tabella Comparativa per connessioni FASTEC F13 e F14
La confezione comprende:

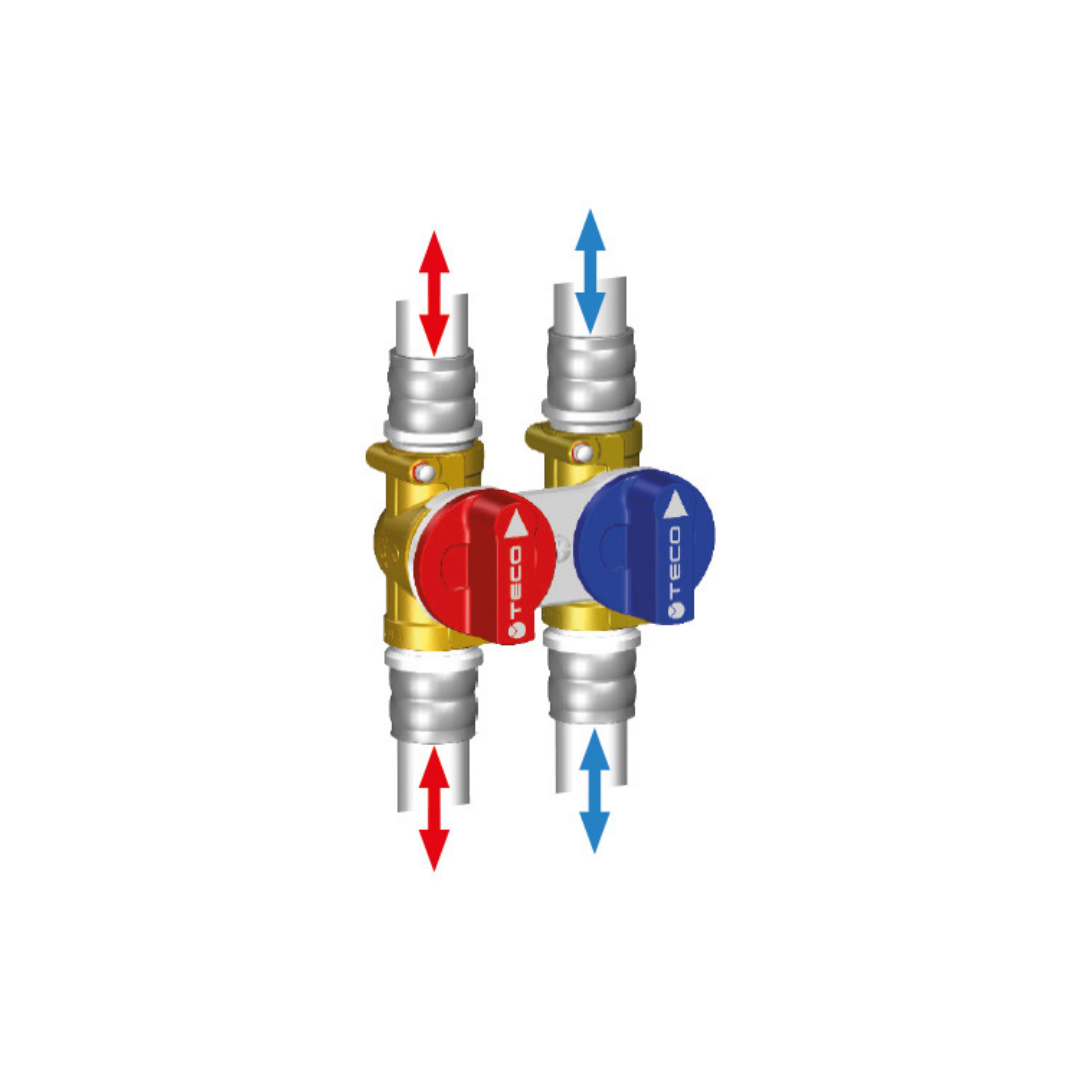

- N° 2 valvole a sfera estraibile

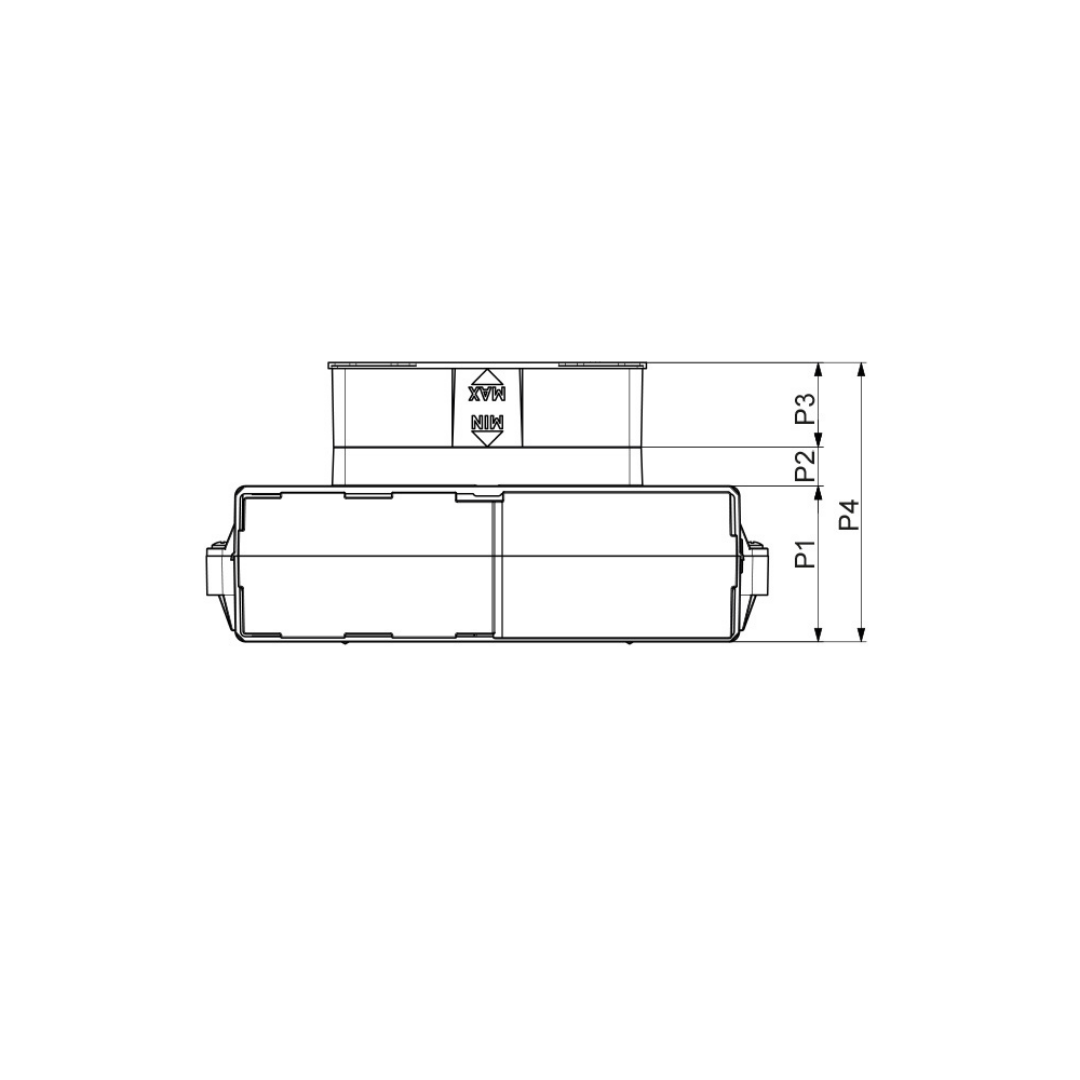

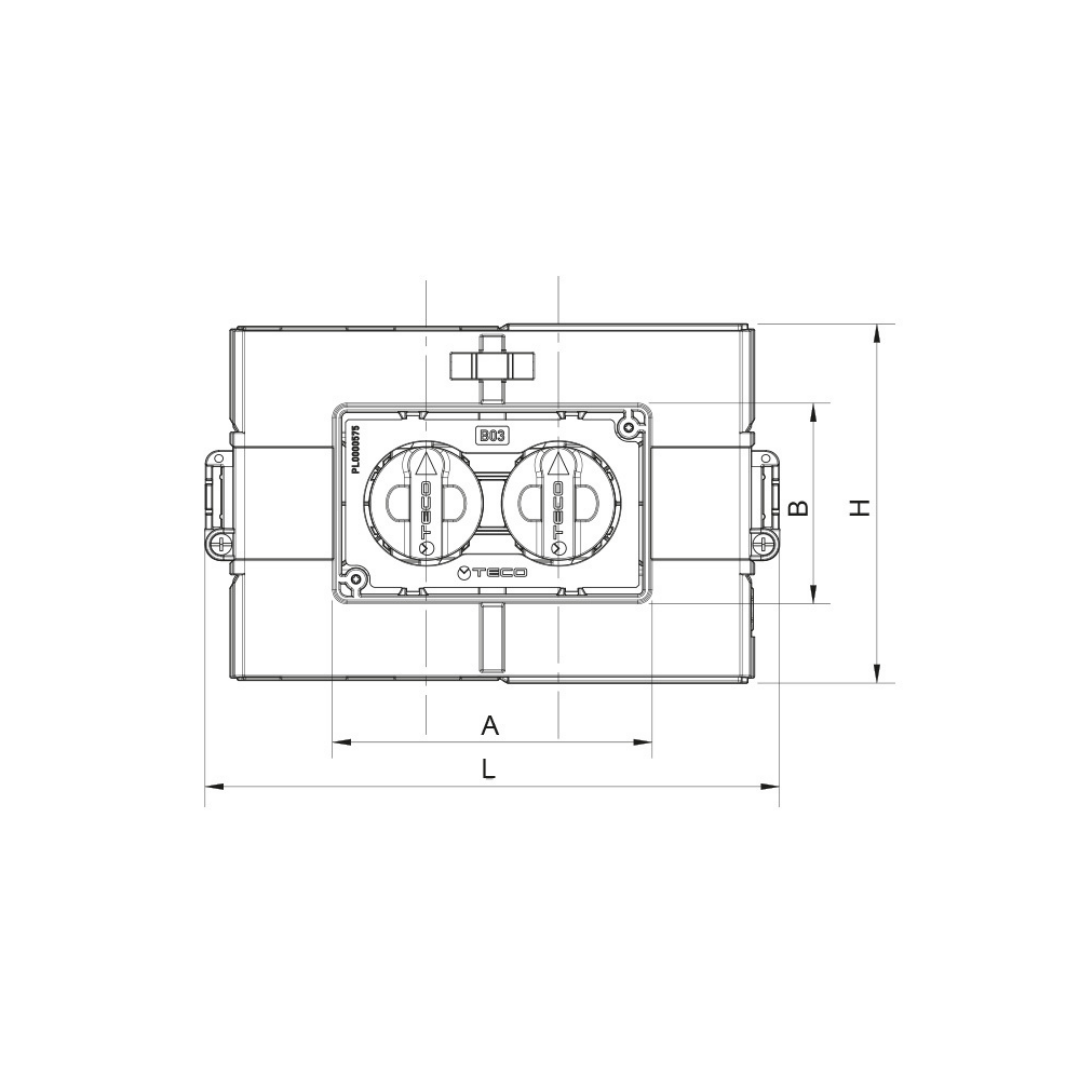

- Box 215 x 135 x 75 mm per la versione DN15
- Box 215 x 135 x 85 mm per la versione DN20
- Staffe di fissaggio
- Protezione cantiere
La confezione NON comprende:
- Sportello di copertura B03
- Raccordi FASTEC®
Dati Tecnici
-
Norma di riferimento: DIN EN 13828; W570-1; KTW-BWGL
- Connessioni: FASTEC; Filetto R/Rp EN 10226-1; Eurokonus
-
Pressione di esercizio: PN10 (10 bar)
-
Temperatura di esercizio: +5 °C ÷ +65 °C (90 °C x60’) MAX 95 °C
-
Resistenza ad alta temperatura: DIN EN 331, UNI 7129-1:2015 (RK)
Campo d'impiego/utilizzo
- Per acqua potabile fredda e calda.
- Per acqua di raffreddamento e riscaldamento con o senza antigelo.

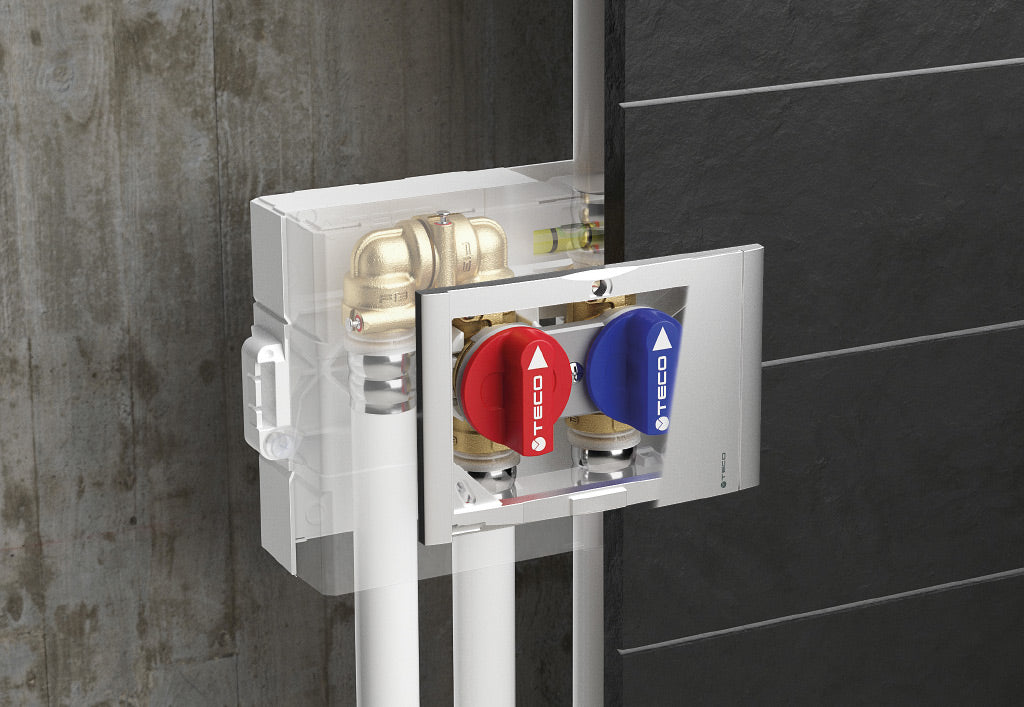

- Adatto per l'installazione in costruzioni in muratura e in cartongesso (spessore minimo 85 mm per versione DN15 e 100 mm per versione DN20).
Caratteristiche Generali
Kit valvola intercettazione compatto da incasso.
- Valvola DN15-DN20 a sfera estraibile "Top Entry" e tecnologia "Soft Turn" antibloccaggio anche dopo lunghi periodi di inattività senza la necessità di attivazioni periodiche.
- “Top Entry”: sfera e guarnizioni sostituibili a rubinetto installato.
- Premontato in box sandwich ispezionabile con pareti pre-tranciate sui quattro lati.
- Placca di design con chiusura magnetica disponibile in diverse finiture.
- Collegamenti con versioni filettate o con sistema rapido FASTEC
CONNESSIONE FASTEC
a. Alzare il perno e inserire il raccordo nell'attacco.
b. Abbassare il perno di bloccaggio in modo da completare la connessione.
c. La connessione corretta è confermata da un CLICK una volta che il perno viene abbassato, la connessione FASTEC garantisce la tenuta nel tempo e non necessita manutenzione.
PRATICITÀ D’INSTALLAZIONE
L’ampia gamma dei moduli premontati offre praticità e velocità di installazione, combinando efficienza e semplicità.
ACCESSIBILITÀ
Ideali per impianti sottotraccia idrici e gas con distribuzione a ZONE, i moduli PREASSEMBLATI si distinguono per le dimensioni compatte e l’integrazione discreta negli ambienti.
DESIGN
Le placche di design, dotate di sportello a chiusura magnetica, assicurano un’estetica curata e un facile intervento per l’utente finale.
INTERCETTAZIONE SOFT TURN
Valvole con sfera antibloccaggio, azionabili anche dopo lunghi periodi di fermo.
