SKU: K403DF10200

TECO Kit Collettore Sanitario Multi Intercettazione da Incasso Modello K4.3 - Uscite 4+3 e 5+4

Prezzo
210,00 €

Estensione del Servizio Tecnico
Estendi il servizio tecnico per ulteriori 3 anni a scadenza dei 24 mesi canonici di garanzia. | Info
Misure Connessioni: Uscite 4+3 - Cod. K403DF10200
Disponibile e pronto per la spedizione
TECO Kit Collettore Sanitario Multi Intercettazione da Incasso Modello K4.3 - Uscite 4+3 e 5+4

TECO Kit Collettore Sanitario Multi Intercettazione da Incasso Modello K4.3 - Uscite 4+3 e 5+4

Uscite 4+3 - Cod. K403DF10200

210,00 €

Uscite 4+3 - Cod. K403DF10200

SCHEDA TECNICA

Informazioni sul prodotto

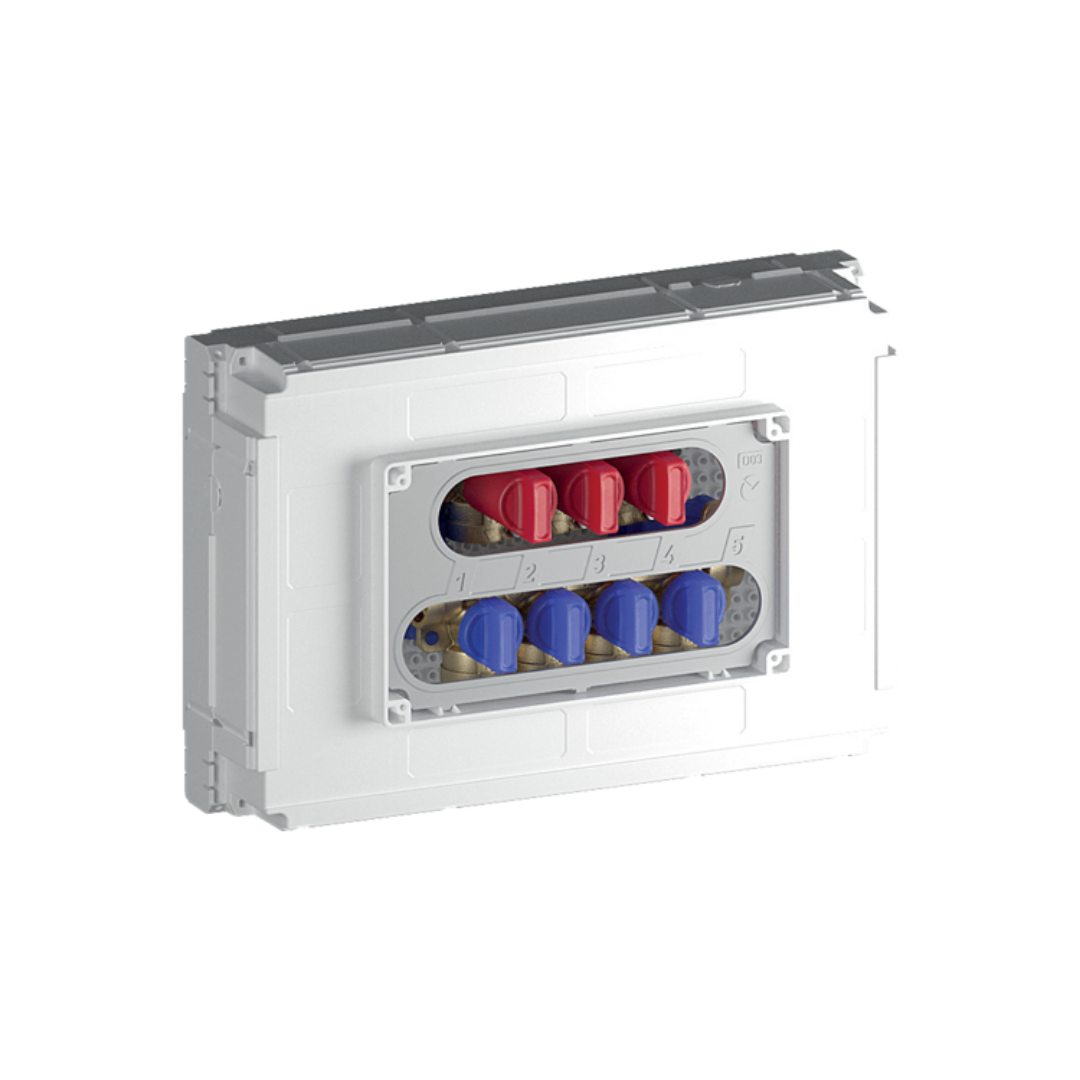

• Kit collettore sanitario di distribuzione compatto da incasso.

• Intercettazione delle singole uscite.

• Valvola DN10 a sfera estraibile “Top Entry” e tecnologia “Soft Turn” antibloccaggio anche dopo lunghi periodi di inattività senza la necessità di attivazioni periodiche.

• Diverse configurazioni di uscite fino a 7 uscite per acqua fredda + 6 per acqua calda.

• Premontato in box sandwich ispezionabile con pareti pre-tranciate sui quattro lati.

• Placca di design con chiusura magnetica disponibile in diverse finiture (da acquistare a parte).

• Identificazione delle utenze con targhette adesive da applicare sulla maniglia di comando o internamente alla placca di copertura.

• Collegamenti con sistema rapido FASTEC®.


Caratteristiche Tecniche

Modello

TECO Kit Collettore Sanitario Multi Intercettazione da Incasso Modello K4.3 - Uscite 4+3 e 5+4

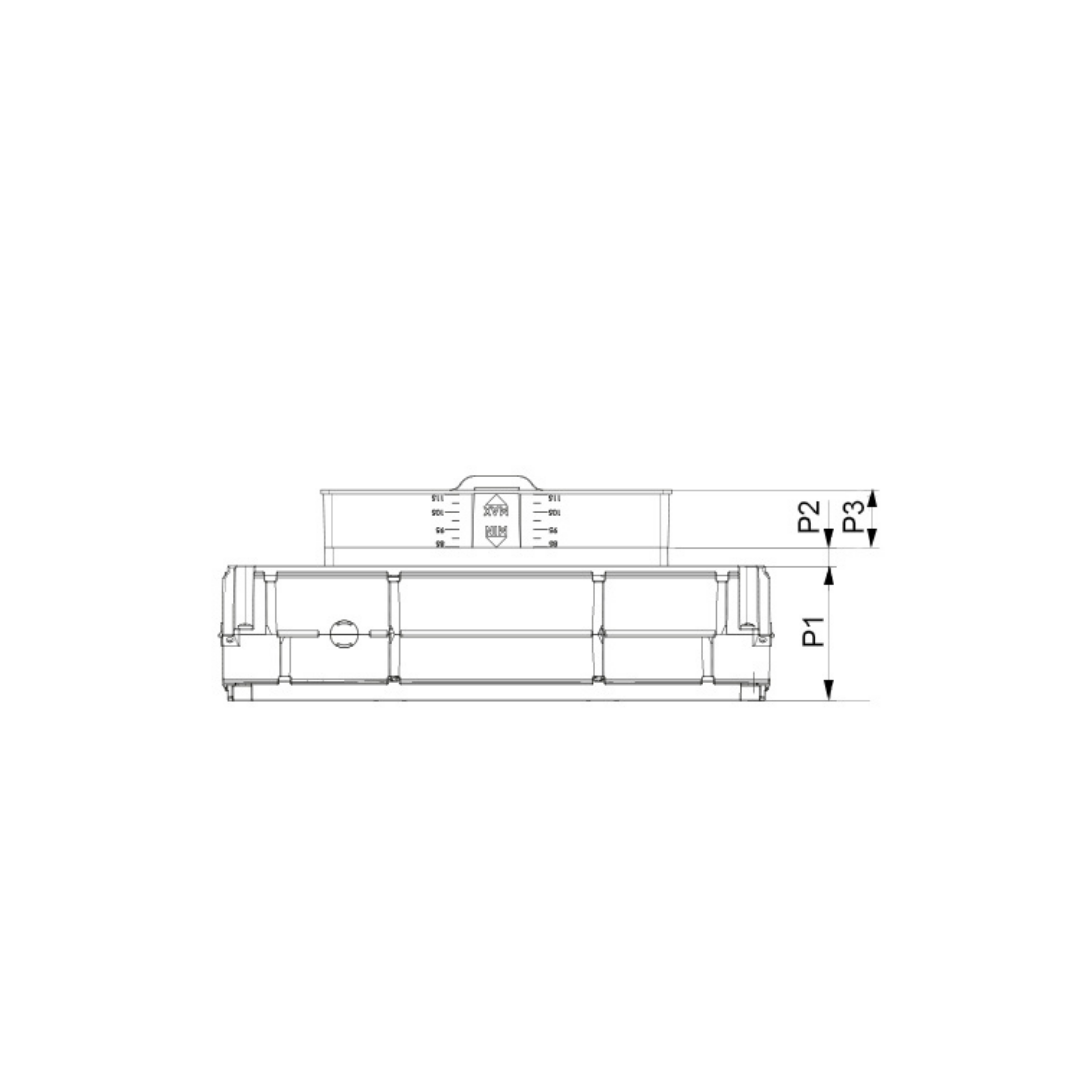

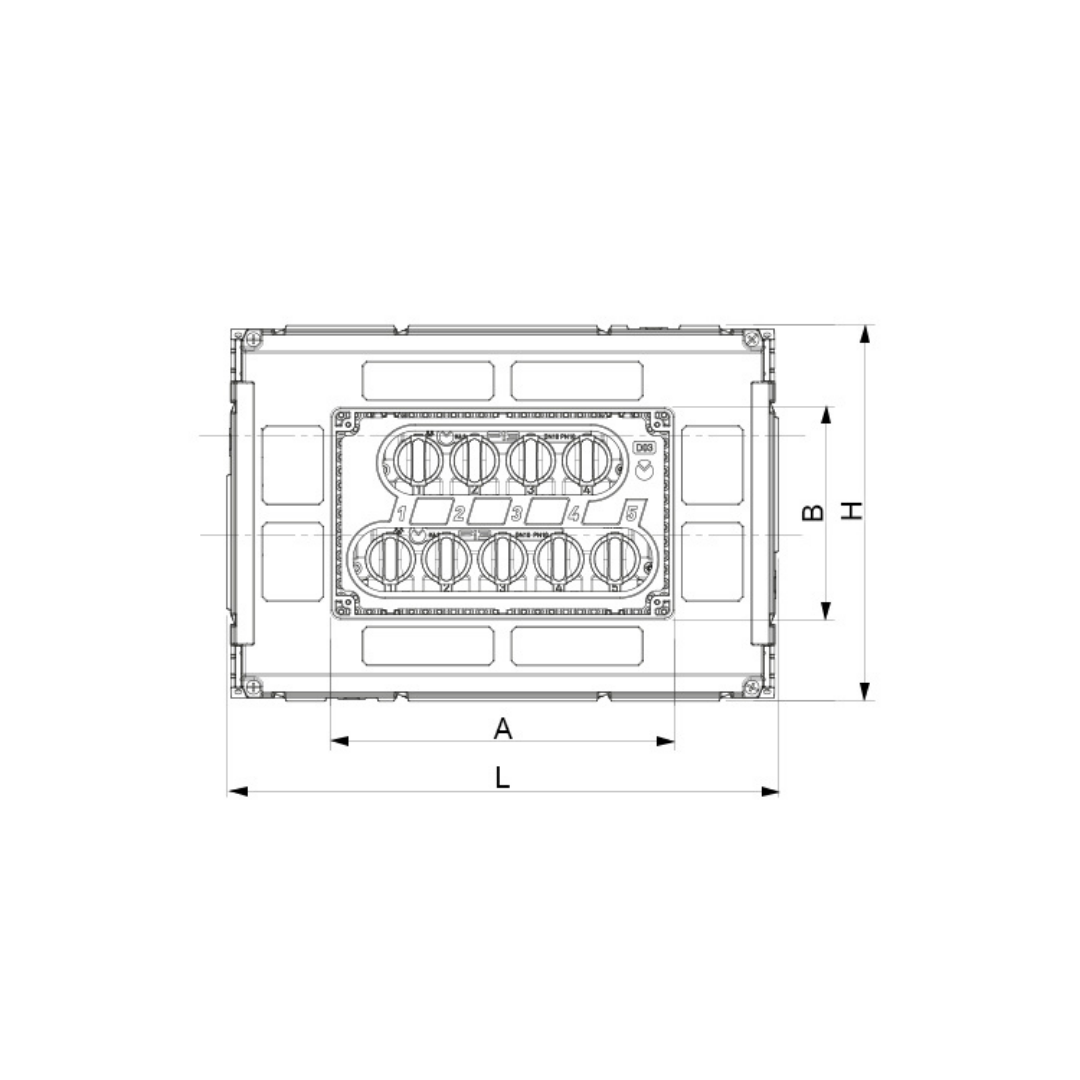

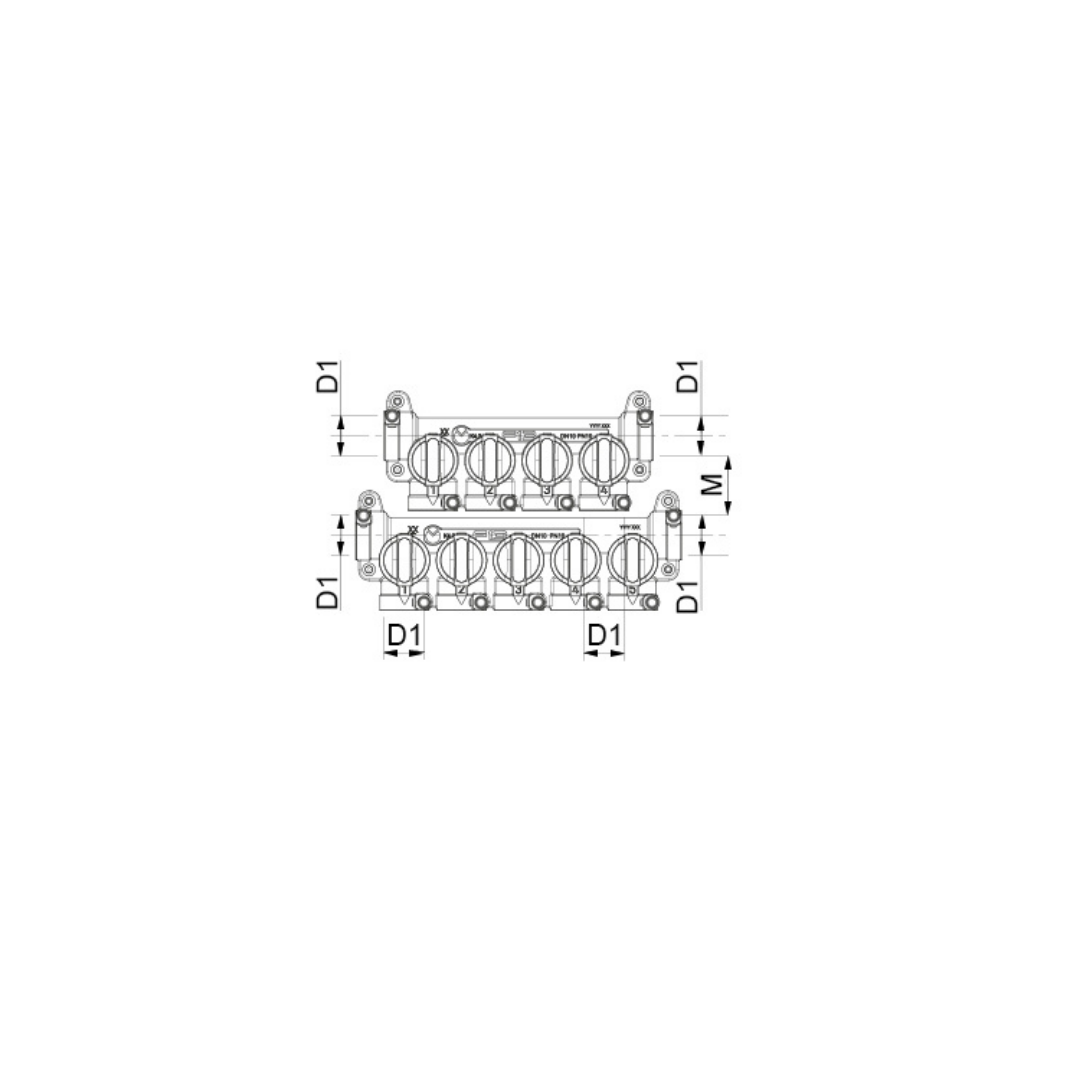

Codici Prodotti con rispettive misure CONNESSIONI

Tabella Comparativa per connessioni FASTEC F13 e F14

La confezione comprende:

  • N° 2 collettori DN15 con intercettazioni singole DN10
  • Box 310 x 210 x 85 mm
  • Staffe di fissaggio

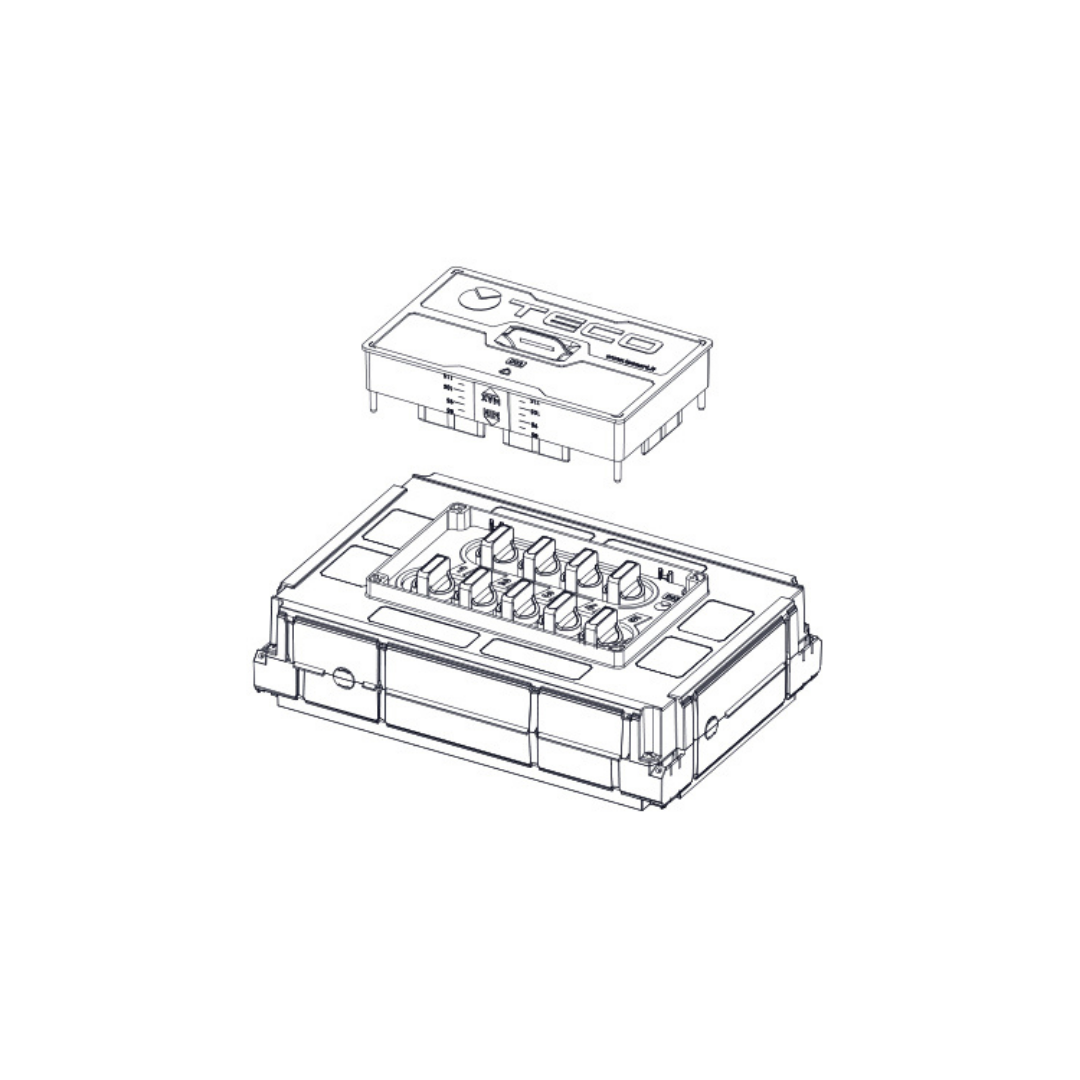

  • Protezione cantiere
  • Etichette adesive per identificazione utenze

La confezione NON comprende:

  • Sportello di copertura D03
  • Raccordi Fastec

Dati Tecnici

  • Norma di riferimento: DIN EN 13828; W570-1; KTW-BWGL
  • Connessioni: FASTEC
  • Pressione di esercizio: PN10 (10 bar)
  • Temperatura di esercizio: +65 °C + (90 °C x60’) MAX 95 °C



Campo d'impiego/utilizzo

  • Per acqua potabile fredda e calda.
  • Per acqua di raffreddamento e riscaldamento con o senza antigelo.
  • Adatto per l’installazione in costruzioni in muratura e in cartongesso (spessore minimo 100 mm).



Caratteristiche Generali


Kit valvola intercettazione compatto da incasso.

  • Kit collettore sanitario di distribuzione compatto da incasso.
  • Intercettazione delle singole uscite.
  • Valvola DN10 a sfera estraibile “Top Entry” e tecnologia “Soft Turn” antibloccaggio anche dopo lunghi periodi di inattività senza la necessità di attivazioni periodiche.
  • Diverse configurazioni di uscite fino a 7 uscite per acqua fredda + 6 per acqua calda.
  • Premontato in box sandwich ispezionabile con pareti pre-tranciate sui quattro lati.
  • Placca di design con chiusura magnetica disponibile in diverse finiture.
  • Identificazione delle utenze con targhette adesive da applicare sulla maniglia di comando o internamente alla placca di copertura.
  • Collegamenti con sistema rapido FASTEC®.


CONNESSIONE FASTEC

a. Alzare il perno e inserire il raccordo nell'attacco.

b. Abbassare il perno di bloccaggio in modo da completare la connessione.

c. La connessione corretta è confermata da un CLICK una volta che il perno viene abbassato, la connessione FASTEC garantisce la tenuta nel tempo e non necessita manutenzione.



Come prima, più di prima

Il rivoluzionario collettore sanitario K4.3 di TECO è un'evoluzione che supera il suo predecessore, già pioniere negli standard del settore a partire dal 2015!

PREASSEMBLATO

I collettori vengono forniti premontati per un’istallazione semplice, solida e ordinata con un notevole vantaggio di tempo.

COMPATTO E FLESSIBILE

BOX SANDWICH PIÙ SPAZIOSO.

Le maggiori dimensioni della cassetta rendono possibili varie installazioni grazie ai raccordi, adattatori e valvole Fastec posizionati direttamente all’interno della cassetta.

IDENTIFICAZIONE UTENZE CON ADESIVI

Gli adesivi forniti consentono di applicare le etichette sulle maniglie durante la fase di collegamento delle tubazioni.

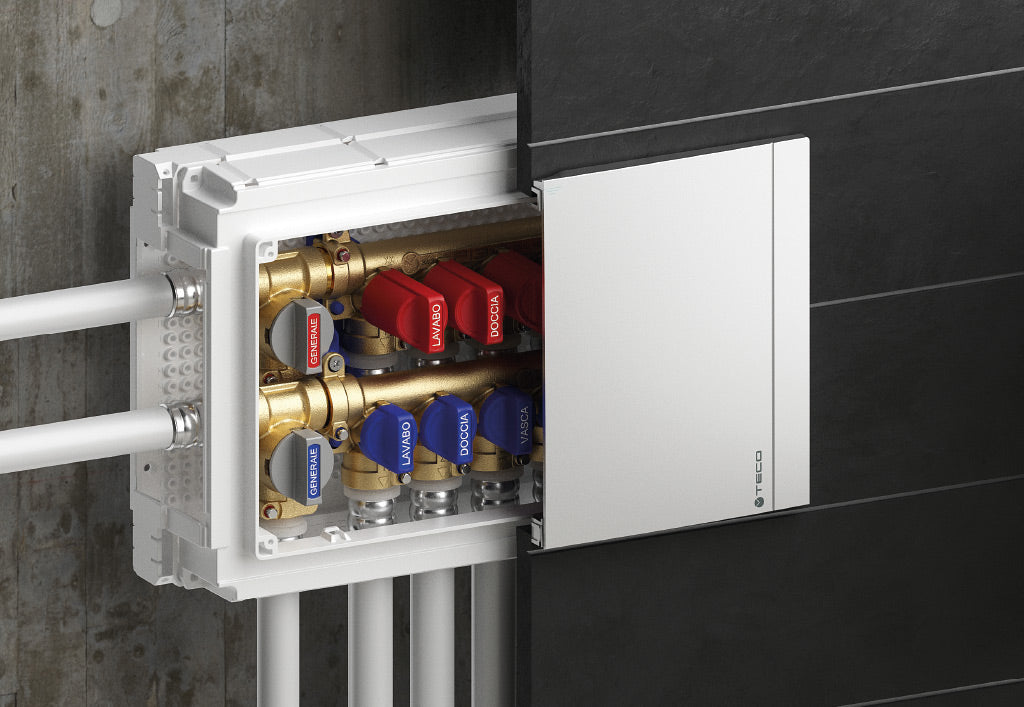

DESIGN PER OGNI AMBIENTE

Il design innovativo della placca di copertura Serie K si integra perfettamente in qualsiasi ambiente abitativo.





APPLICAZIONE CON DUE COLLETTORI K4.3 (5+4 - 4+3)

K403DF10100 + K403DF10200 - placca D03

Le misure riportate per i tronchetti (tubazioni e raccordi Fastec) sono state calcolate considerando i box attaccati e le placche molto vicine tra loro.

Se si desidera distanziarle, è necessario aumentare la lunghezza dei due tronchetti della stessa misura.

La differenza tra i due tronchetti è di 31 mm indipendentemente dall’affiancamento dei due box.
