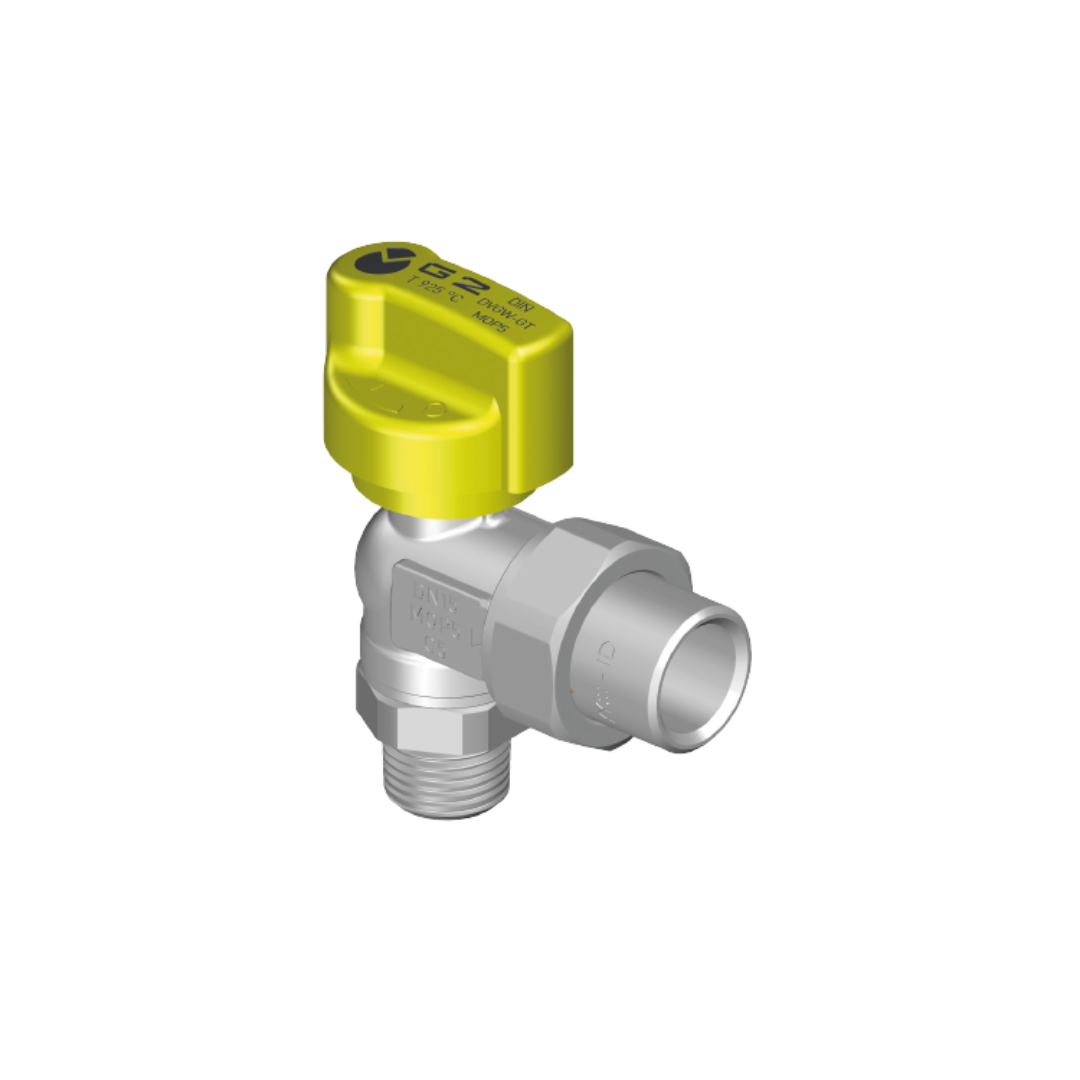

TECO Valvola 90° G2 Con Dispositivo Salvavita FIREBAG - Versione Filettata / Raccordo Filettato Per Gas
TECO Valvola 90° G2 Con Dispositivo Salvavita FIREBAG - Versione Filettata / Raccordo Filettato Per Gas
TECO Valvola 90° G2 Con Dispositivo Salvavita FIREBAG - Versione Filettata / Raccordo Filettato Per Gas
Cliquez pour ouvrir la vue développée
UGS: G2T406C00

TECO Valvola 90° G2 Con Dispositivo Salvavita FIREBAG - Versione Filettata / Raccordo Filettato Per Gas

Prix
40,00 €

Le date di consegna sono da considerarsi indicative. Per le spedizioni fuori dall’Italia, oppure dirette verso isole o aree remote del territorio nazionale, i tempi potrebbero subire variazioni.

Extension du service technique
Prolongez votre assistance technique de 3 années supplémentaires après l'expiration de la garantie standard de 24 mois. Info
Misure Connessioni: Modello DN 15 - Cod. G2T406C00
En stock et prêt pour l'expédition
TECO Valvola 90° G2 Con Dispositivo Salvavita FIREBAG - Versione Filettata / Raccordo Filettato Per Gas

TECO Valvola 90° G2 Con Dispositivo Salvavita FIREBAG - Versione Filettata / Raccordo Filettato Per Gas

Modello DN 15 - Cod. G2T406C00

40,00 €

Modello DN 15 - Cod. G2T406C00

FICHE TECHNIQUE

Informations sur le produit

Le G2 sono valvole a sfera certificate DIN EN 331 e sono dotate del dispositivo di sicurezza termica FIREBAG® che blocca il flusso del gas in caso d'incendio.

• Sono dotate di maniglia Tecoblock contro le aperture accidentali.

• Non richiede manutenzione né verifiche periodiche.

• Progettate e costruite per garantire la massima sicurezza degli apparecchi gas.

• Garantisce tenuta fino a 650°C per 30 minuti (norma DIN 3586), superando i requisiti minimi.


Caratteristiche Tecniche

Modello

TECO Valvola 90° G2 Con Dispositivo di Sicurezza FIREBAG - Versione Filettata / Raccordo Filettato Per Gas

Codici Prodotto

  • DN15 - Cod. G2T406C00
  • DN20 - Cod. G2T407C00
  • DN25 - Cod. G2T410C00

Dati Tecnici

  • Temperatura: -20 °C ÷ +60 °C
  • Pressione massima di esercizio: MOP 5 (5 bar)

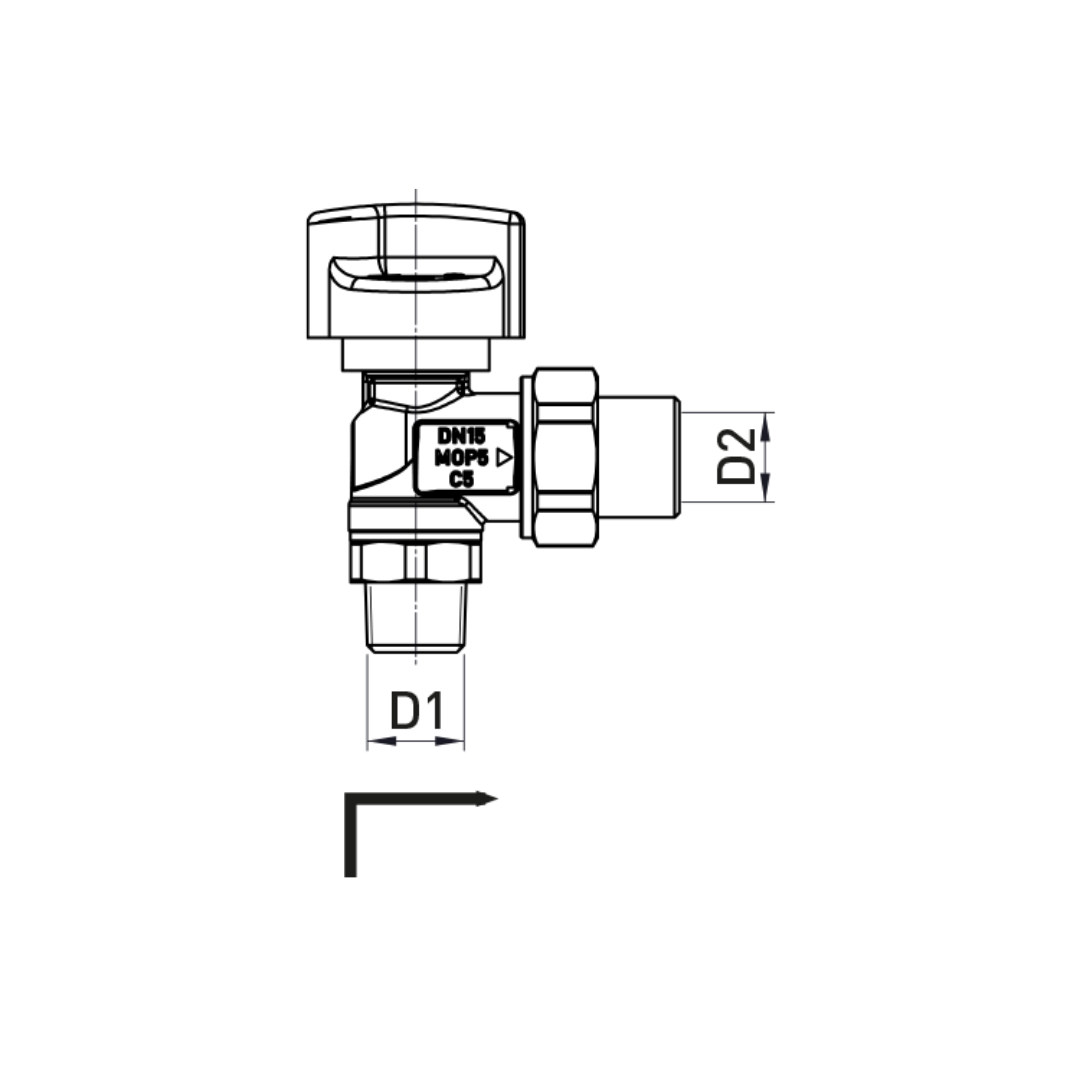

  • Connessioni: Filetto R/Rp EN 10226-1 / G ISO 228-1
  • Resistenza all’alta temperatura (HTB): 5 bar – 650 °C per 30' (C5)
  • Temperatura di attivazione FIREBAG: 100 °C (-5 K)
  • Norme di riferimento: DIN EN 331 / DIN 3586 / Regolamento (UE) 2016/426 / DVGW ZP 4110

Campo d'impiego/utilizzo

  • Adatta per tutti i tipi di gas come specificato nelle normative EN 437 e DVGW G260 (Metano, Butano, Propano e Idrogeno).



Caratteristiche Generali


Valvole a sfera per apparecchi gas con dispositivo di sicurezza termica FIREBAG®.
  • Adatte e certificate secondo la EN 437 e DVGW G260 per impianti gas
    fino al 100% idrogeno.
  • Le G2 sono valvole a sfera certificate DIN EN 331 e sono dotate del dispositivo di sicurezza termica FIREBAG® che blocca il flusso del gas in caso d'incendio.
  • Sono dotate di maniglia Tecoblock contro le aperture accidentali.
    La gamma comprende sia la versione diritta che quella a squadra nelle dimensioni DN15-20-25.
  • Progettate e costruite per garantire la massima sicurezza degli apparecchi gas.
  • Finitura: cromo-sabbiato.

Maniglia TECOBLOCK

Il sistema Tecoblock è progettato per bloccare la valvola in posizione chiusa in modo che l'apertura non possa avvenire accidentalmente, ma solo dopo una pressione preventiva sulla maniglia.

FIREBAG® - TAE

Le valvole hanno il dispositivo di sicurezza termica FIREBAG® integrato nel raccordo di acciaio in entrata.

Questa soluzione permette di mantenere invariate le dimensioni della valvola.

Il FIREBAG® è conforme alla norma DIN 3586 e si attiva ad una temperatura di 100 °C -5K e resiste fino a 650 °C per 30', per una pressione massima di esercizio di 5 bar.

Funzionamento

FIREBAG® è costituito da un corpo esterno in acciaio e da un dispositivo interno termosensibile. Al raggiungimento della temperatura esterna di 100 °C-5K la lega metallica, che tiene unito l'otturatore alla cartuccia, si fonde e la forza di compressione della molla proietta l'otturatore contro il foro di passaggio del gas chiudendolo completamente.





Il FIREBAG® è in grado di resistere fino a 650 °C per 30'.
Test di laboratorio della simulazione di un incendio dimostrano che solo dopo 15' la temperatura è già superiore a 650 °C (vedi immagine), che è il limite minimo imposto dalla norma DIN 3586.
La performance del FIREBAG® è notevolmente superiore a quanto richiesto dalla norma.


INSTALLAZIONE COMPATTA

Le dimensioni del FIREBAG® sono molto compatte.
Per questo motivo viene integrato nella maggior parte delle valvole gas TECO.
In questo modo, oltre al vantaggio tecnico, si ha un risparmio economico senza nessun costo aggiuntivo per l'installatore.

AFFIDABILITÀ

Il dispositivo di sicurezza FIREBAG® deve garantire nel tempo l'affidabilità di un funzionamento corretto secondo i parametri prescritti.

Un mancato funzionamento o una chiusura non dovuta possono creare criticità molto pericolose ed è per questo che nonostante la sua semplicità costruttiva il FIREBAG® è sottoposto ad un severo controllo durante il processo produttivo.
