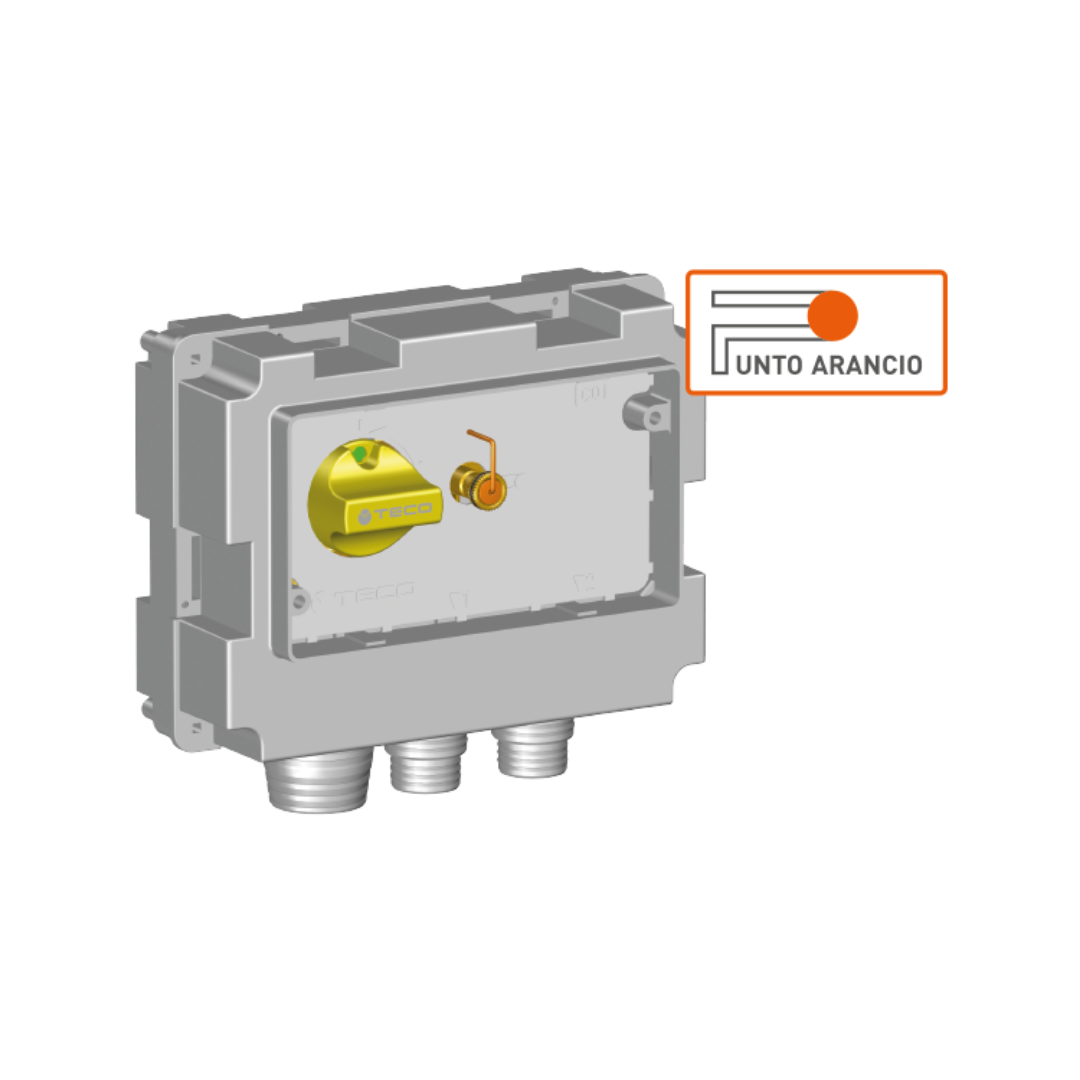

• Kit collettore di distribuzione gas compatto da incasso certificato DIN EN 331.
• Premontato in box sandwich incassabile e ispezionabile.
• Box a tenuta stagna verso il muro e areazione verso l'esterno, in conformità alla norma UNI 7129-2015.
• Placca di design disponibile in diverse finiture, installabile anche in esterno.
• Presa di pressione Punto Arancio®.
• Resistenza termica in caso di incendio (HTB).
• Connessione Tenuta Conica TECO TC.
Caratteristiche Tecniche
-
Modello: TECO Collettore Gas Con Intercettazione Generale a Due Vie Modello K2.3
-
Codice Prodotto: K203CC10100
La confezione comprende:

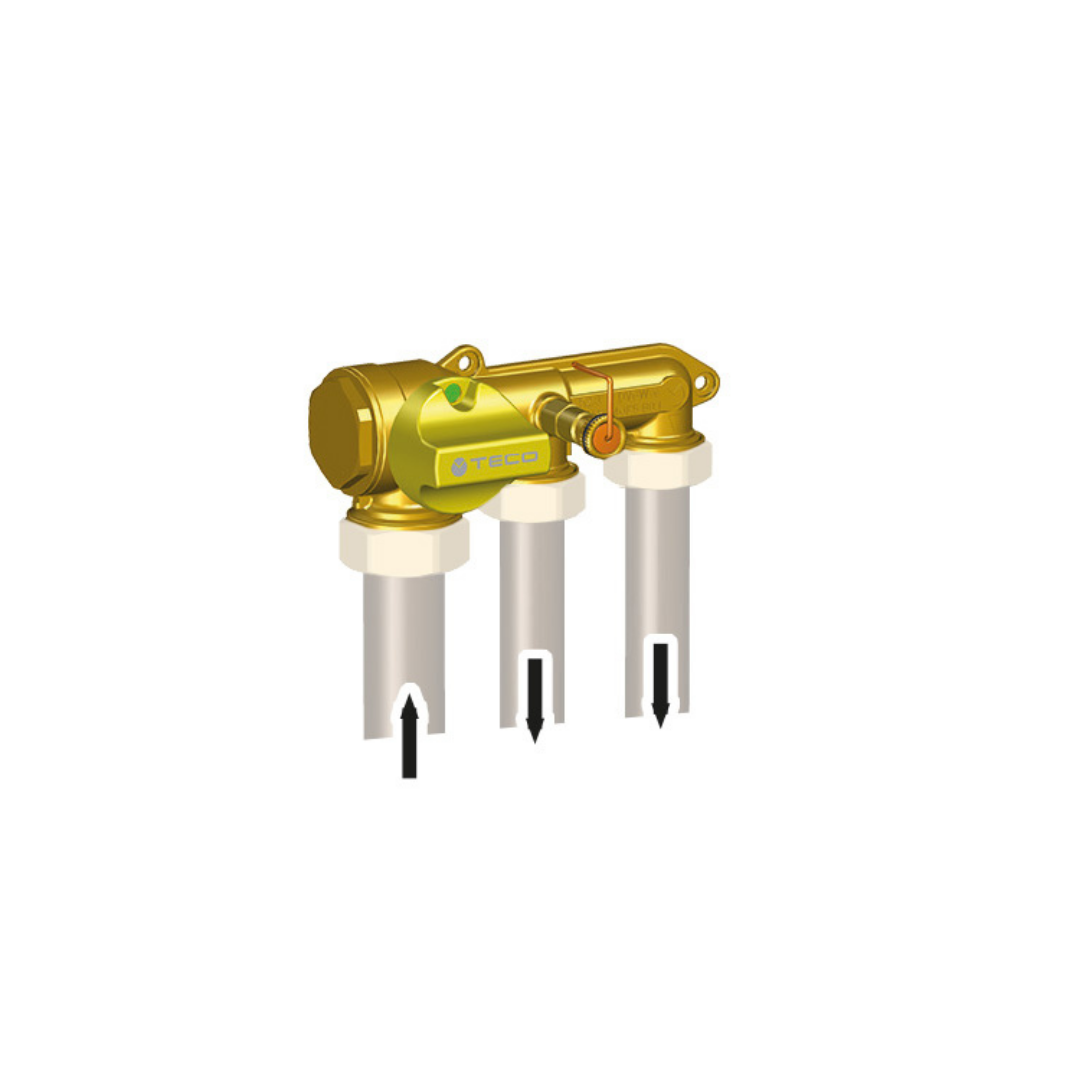

- N° 1 collettore con intercettazione generale due uscite
- Box 205 x 155 x 85 mm
- Staffe di fissaggio
- Protezione cantiere
- Presa di pressione Punto Arancio®
La confezione NON comprende:
- Sportello di copertura C01 (può essere selezionata come accessorio extra)
- Raccordi Tenuta Conica TC
- Kit prova di pressione
Dati Tecnici
-
Norma di riferimento: DIN EN 331 DVGW PATENTED
-
Pressione di esercizio: MOP 5 (5 bar)
-
Temperatura di esercizio: -20 °C ÷ +60 °C
-
Connessioni: TENUTA CONICA e filetto M ISO 228
-
Resistenza ad alta temperatura: HTB 0,1 bar 650 °C per 30' (B0.1)

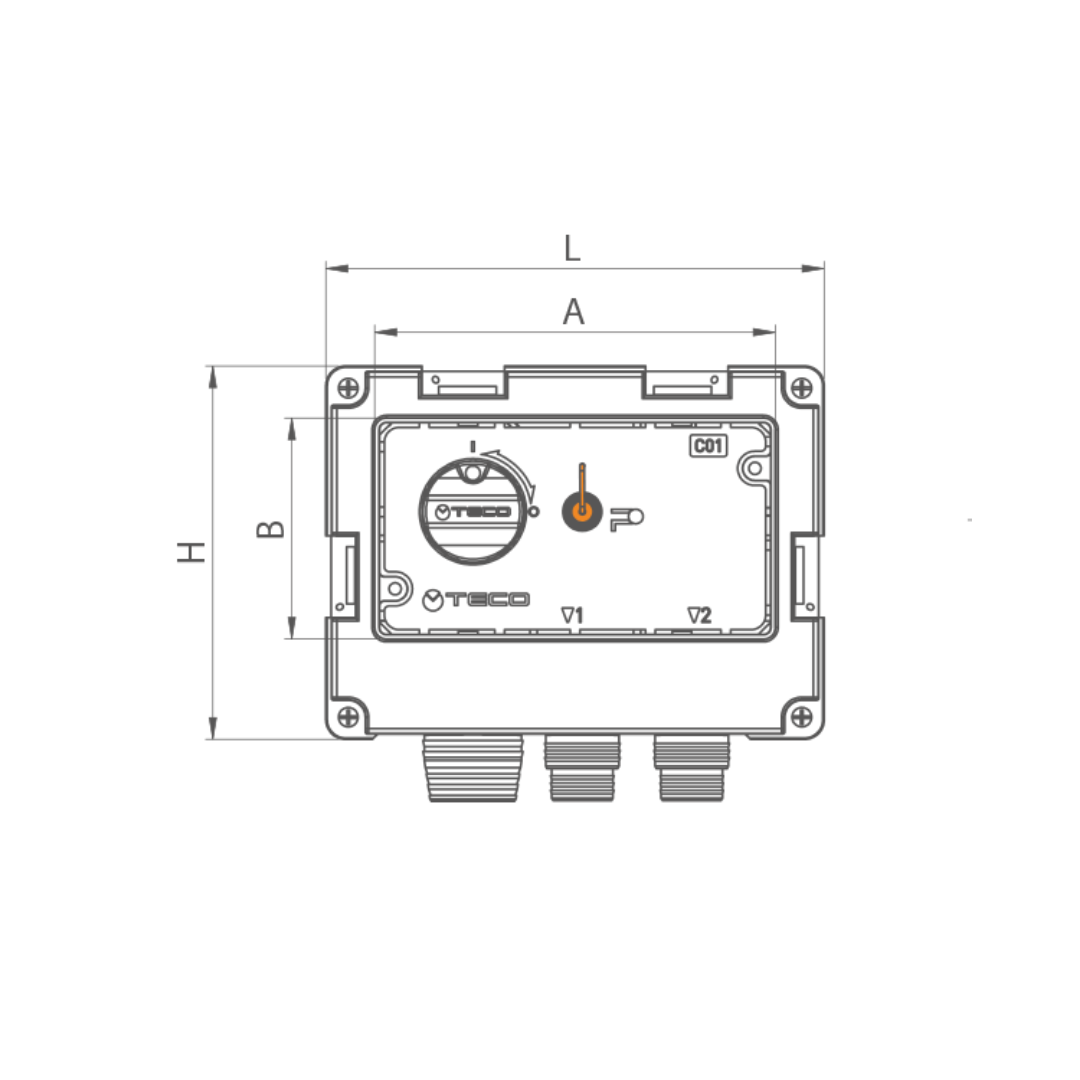

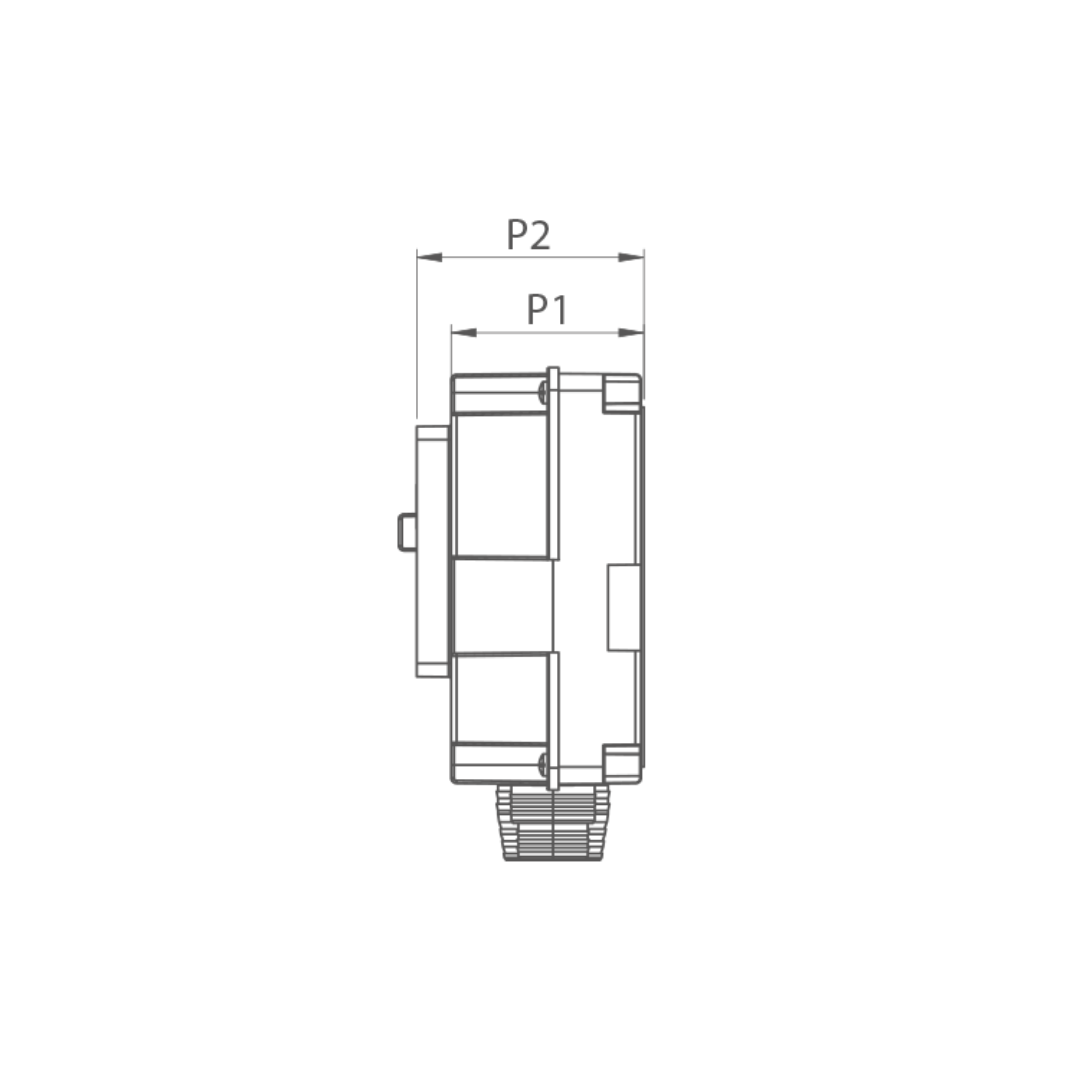

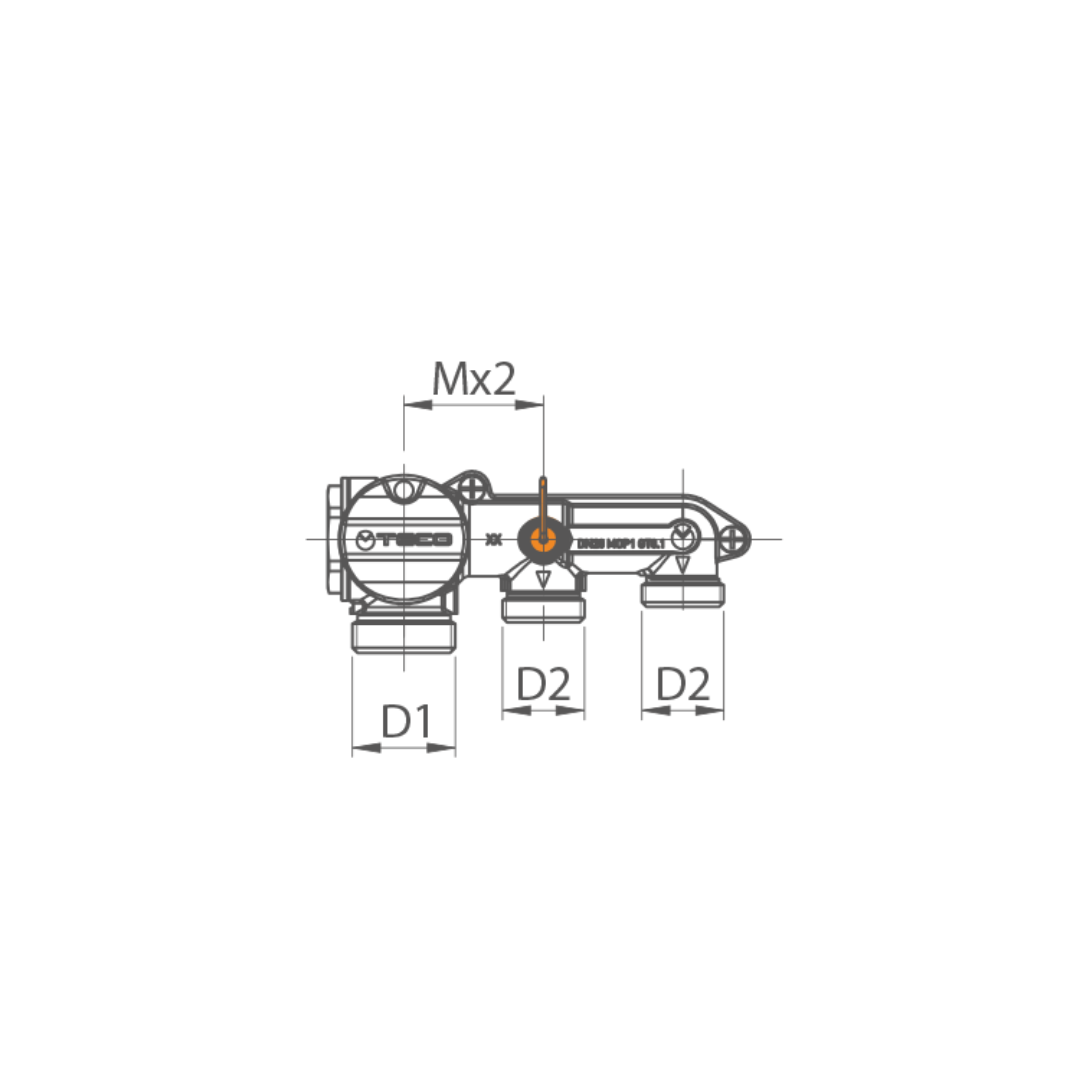

Misure
Campo d'impiego/utilizzo
- Per tutti i tipi di gas come specificato nella EN 437 e DVGW G260:2013 (Metano, Butano, Propano).
- Adatto per installazioni in costruzioni in muratura (spessore minimo 100 mm).
Caratteristiche Generali
Kit rubinetto di intercettazione gas da incasso certificato DIN EN 331, design compatto.
- Intercettazione generale a sfera con indicazione aperto/chiuso
- Provvisto del box Sandwich incassabile e ispezionabile
- Box con attacchi guaina a tenuta stagna verso il muro e areazione verso l’esterno
- Connessione Tenuta Conica TECO: resistenza termica in caso di incendio (HTB)
- Le placche di copertura permettono l’ispezione completa del collettore
- Il Design e le finiture delle placche permettono l’installazione a vista
- Presa di pressione Punto Arancio®
FUNZIONAMENTO E TECNOLOGIE
Le valvole K2.0 e K2.1 sono dotate di manopola in plastica per aprire o chiudere la sfera contenuta al proprio interno.
Lo stato di apertura o chiusura della valvola è indicato dal colore che si intravede tramite il foro presente sulla manopola: il colore verde indica che la valvola è aperta; il colore rosso indica che la valvola è chiusa.
CHIUSURA SCATOLA
APPLICAZIONE PLACCA DI CHIUSURA
PROVA TENUTA IMPIANTO
Il collaudo dell’impianto deve essere eseguito secondo le specifiche della norma UNI 7129-1 (5.1).
