TECO Raccordi FASTEC 90° - F13 M/F - Cod. RF12210100 (10 pz.)
TECO Raccordi FASTEC 90° - F13 M/F - Cod. RF12210100 (10 pz.)
Click to open expanded view
SKU: RF12210100

TECO Raccordi FASTEC 90° - F13 M/F - Cod. RF12210100 (10 pz.)

Price
10,00 €

Extension of Technical Service
Extend your technical service for an additional 3 years after the standard 24-month warranty expires. | Info
In stock and ready for shipping
TECO Raccordi FASTEC 90° - F13 M/F - Cod. RF12210100 (10 pz.)

TECO Raccordi FASTEC 90° - F13 M/F - Cod. RF12210100 (10 pz.)

10,00 €

TECHNICAL DATA SHEET

Product information

• Connessione rapida e sicura senza l'ausilio di attrezzi.

• Imbattibile in spazi stretti.

• Tenuta garantita tramite O-Ring a compressione statica (controllata).

• Affidabilità certificata da milioni di raccordi installati in tutto il mondo, a vista e sottotraccia.

• Ampia gamma di raccordi, adattatori e valvole per soddisfare molte soluzioni impiantistiche.

• Ruotabile.

• Perno di fissaggio non removibile.


Caratteristiche Tecniche

Modello

TECO Raccordi FASTEC 90° - F13 M/F - 10 pz.

Misura:

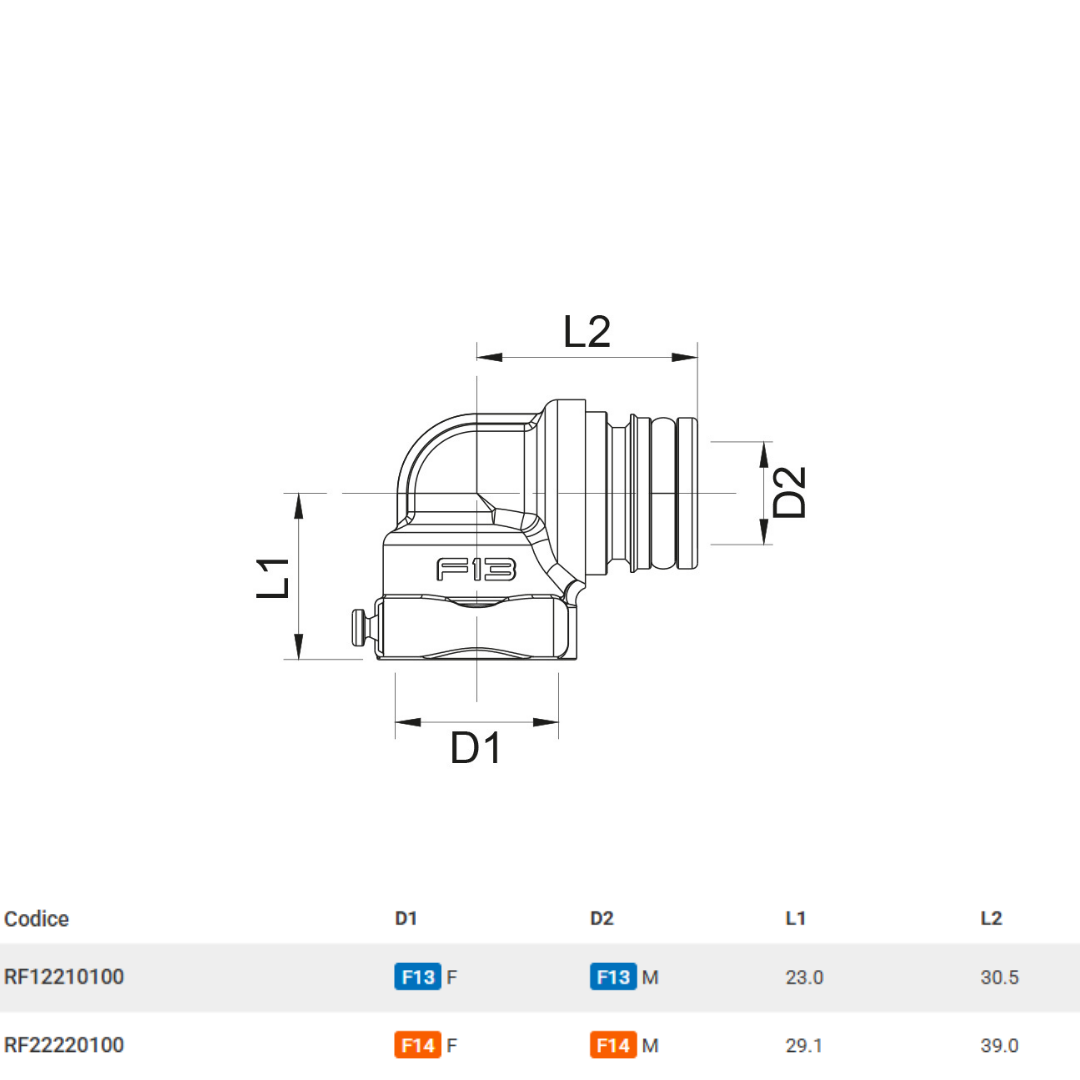

  • RF12210100: FASTEC F13 - 90° - M / F

Norme e Certificazioni di Riferimento

  • KTW-BWGL

  • ACS

  • PZH

Parametri Operativi

  • Pressione di esercizio: 16 bar (Pressione massima della connessione).

  • Campo di temperatura: da +5 °C a +95 °C.

CAMPO D’IMPIEGO/UTILIZZO

  • Per acqua potabile fredda e calda.
  • Per acqua di raffreddamento e riscaldamento con o senza antigelo.
  • Per costruzioni esterne e sottotraccia.

Come scegliere il Fastec?

La tabella indica la corrispondenza della connessione Fastec con i diametri di tubi e raccordi comunemente utilizzati.

Caratteristiche Generali

FASTEC: Raccordi e adattatori FASTEC F13 e F14.
Raccordi e adattatori con connessione ad innesto rapido con tecnologia FASTEC F13 e F14 e perno di bloccaggio anti-sfilamento. Tenuta garantita tramite O-Ring a compressione statica (controllata). Connessione ruotabile in fase di installazione. Temperatura d’esercizio +5 °C / +95 °C. Pressione di esercizio: PN16 (16 bar) – Pressione massima: 50 bar.



Connessione / Smontaggio FASTEC

  • Connessione rapida, facile e sicura: il perno di fissaggio solidale al corpo può essere abbassato solo se l’inserimento del raccordo è stato eseguito correttamente. La connessione corretta è confermata da un CLICK una volta che il perno è abbassato.
  • La gamma di raccordi FASTEC® consente di connettere tubazioni di materiali, diametri e dimensioni diversi.
  • Con l’impianto in funzione e sotto pressione non è più possibile ruotare i raccordi né estrarre il perno.

Il perno rimane bloccato anche se nell’impianto c’è bassa pressione. Le connessioni FASTEC® sono progettate per resistere fino ad una pressione di 50 bar senza alcuna deformazione meccanica.

Il perno è azionabile e il raccordo può essere disconnesso solamente se l’impianto è privo di pressione (0 bar).
